PNUM110408Т5К10(YT5)(Н30) Пластина пятигранная сменная ИПК0890-PNUM110408Т5К10(YT5)(Н30)
Размер11
Сплав / стальТ5К10
Материал заготовкиPK
207.64 ₽Более 100
Купить твердосплавные сменные пластины
Сменные пластины для точения, фрезерования, сверления, резьбы и канавок; подбор по ISO-обозначению, сплаву и стружколому.
Фильтры
ФИЛЬТР
Фильтры товаров
ФИЛЬТР
Выбрано: 0
PNUM110408ВК8(YG8)(B35) Пластина пятигранная сменная ИПК0888-PNUM110408ВК8(YG8)(B35)
Размер11
Сплав / стальВК8
Материал заготовкиPMS
224.48 ₽Более 100
PNEA110408ВК8(YG8)(B35) Пластина пятигранная сменная ИПК0891-PNEA110408ВК8(YG8)(B35)
Размер11
Сплав / стальВК8
Материал заготовкиPMS
303.69 ₽Более 100
PNUM110408Т15К6(YT15)(Н10) Пластина пятигранная сменная ИПК0889-PNUM110408Т15К6(YT15)(Н10)
Размер11
Сплав / стальТ15К6
Материал заготовкиPK
213.90 ₽Более 100
PNEA110408Т15К6(YT15)(Н10) Пластина пятигранная сменная ИПК0892-PNEA110408Т15К6(YT15)(Н10)
Размер11
Сплав / стальТ15К6
Материал заготовкиPK
217.51 ₽Более 100
PNEA110408Т5К10(YT5)(Н30) Пластина пятигранная сменная ИПК0893-PNEA110408Т5К10(YT5)(Н30)
Размер11
Сплав / стальТ5К10
Материал заготовкиPK
275.57 ₽Более 100
WNMG080408-WM YC331 Пластина твердосплавная ИПК0433-WNMG080408-УНИ4СТАЛЬ2
Размер08
Сплав / стальYC331
Материал заготовкиP
299.59 ₽Более 100
DNMG150608-GM-HS8225 Пластина твердосплавная Hadsto1132-DNMG150608-GM-HS8225
Размер15
Сплав / стальHS8225
Материал заготовки—
709.83 ₽Более 100
CNMG120408-GR-HS8225 Пластина твердосплавная Hadsto1071-CNMG120408-GR-HS8225
Размер12
Сплав / стальHS8225
Материал заготовкиP
438.55 ₽Более 100
SNMG120408-GM-HS8225 Пластина твердосплавная Hadsto1189-SNMG120408-GM-HS8225
Размер12
Сплав / стальHS8225
Материал заготовки—
438.55 ₽Более 100
MGMN300-M-HS7225 Пластина твердосплавная Hadsto1145-MGMN300-M-HS7225
Размер—
Сплав / стальHS7225
Материал заготовкиPMKS
212.13 ₽Более 100
WNUM120612ВК8(PK08) Пластина ломаный треугольник сменная ИПК1331-WNUM120612ВК8(PK08)
Размер12
Сплав / стальВК8
Материал заготовкиPMS
242.13 ₽Более 100
VBMT160404-TM-HS8225 Пластина твердосплавная Hadsto1260-VBMT160404-TM-HS8225
Размер16
Сплав / стальHS8225
Материал заготовкиP
444.73 ₽Более 100
CNMG120408-BM-HS7225 Пластина твердосплавная Hadsto1066-CNMG120408-BM-HS7225
Размер12
Сплав / стальHS7225
Материал заготовкиM
432.48 ₽Более 100
CNMG120408-PM YC331 Пластина твердосплавная ИПК0092-CNMG120408-УНИ2СТАЛЬ2
Размер12
Сплав / стальYC331
Материал заготовкиP
299.59 ₽Более 100
WCMX06T308-HS5131 Пластина твердосплавная Hadsto1386-WCMX06T308-HS5131
Размер06
Сплав / стальHS5133
Материал заготовкиPMK
277.45 ₽Более 100
CNMG120412-BM-HS7225 Пластина твердосплавная Hadsto1073-CNMG120412-BM-HS7225
Размер12
Сплав / стальHS7225
Материал заготовкиM
432.48 ₽Более 100
WNMG080408-PM YC331 Пластина твердосплавная ИПК0430-WNMG080408-УНИ2СТАЛЬ2
Размер08
Сплав / стальYC331
Материал заготовкиP
299.59 ₽Более 100
16ER1.50ISO TP04 Пластина твердосплавная Fengyi1004-16ER1.50ISOTP04
Размер16
Сплав / стальTP04
Материал заготовкиPM
381.08 ₽Более 100
WNMG080404-PM YC331 Пластина твердосплавная ИПК0418-WNMG080404-УНИ2СТАЛЬ2
Размер08
Сплав / стальYC331
Материал заготовкиP
299.59 ₽Более 100
Для токарной обработки сопоставляют операцию, направление подачи, сечение и вылет державки, форму и размер пластины, радиус вершины, стружколом и марку сплава. Внутреннее точение дополнительно ограничено диаметром отверстия, канавочные и отрезные операции — глубиной и шириной лезвия. Полное обозначение корпуса и пластины позволяет проверить совместимость без рискованной установки «по внешнему сходству».
Как читать обозначение сменной пластины
Код описывает форму, задний угол, допуск, тип крепления, размер, толщину и радиус вершины. Но геометрически подходящая пластина еще должна соответствовать державке и виду операции.
Марку сплава и покрытие выбирают по группе материала, скорости и стабильности резания. Стружколом подбирают под черновую, получистовую или чистовую подачу, иначе стружка формируется неправильно.
Как собрать устойчивую токарную систему
Вершину выставляют по оси станка, корпус зажимают с минимальным вылетом, а опорную поверхность очищают от стружки. Для расточной державки отношение длины к диаметру определяет склонность к вибрации; при большом вылете уменьшают режим или применяют усиленную конструкцию. Форма и угол пластины должны обеспечивать доступ к профилю без контакта державки с деталью. Прижим, винт и опорная пластина подбираются по каталогу конкретного корпуса.
Сплав и покрытие выбирают по группе материала и стабильности резания, стружколом — по диапазону подачи и глубины. Слишком малая подача не включает геометрию в работу и дает спутанную стружку, чрезмерная перегружает кромку. На пробной детали оценивают форму стружки, шероховатость, размер и характер износа. Равномерная лунка или износ по задней поверхности требуют плановой смены, а сколы и выкрашивание указывают на вибрацию, удар или ошибку режима.

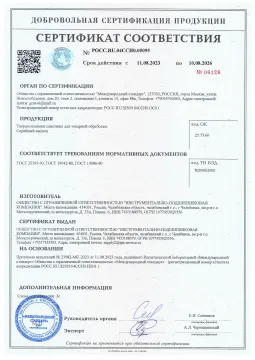

Сертификаты на твердосплавные сменные пластины
Документы о соответствии и письма для продукции этого раздела.
Полезные статьи
Чек-лист: почему у вас быстро изнашиваются пластины? 10 шагов самодиагностики
Данный чек-лист поможет вам самостоятельно найти и устранить причины быстрого износа пластин, сэкономив время и деньги.
Читать →Геометрия пластины: как передний угол влияет на рез и стружкодробление
Чем отличаются положительная и отрицательная геометрия режущих пластин и как они влияют на стружкообразование, стойкость инструмента и качество обработки?
Читать →Универсальная пластина — миф или реальность? Решение для мелкосерийного производства
Существует ли по-настоящему универсальная пластина для обработки мягкой стали, алюминия, нержавейки и чугуна, или это маркетинговый миф?
