Передний угол и геометрия пластины: влияние на резание и стружку

Передний угол нельзя определять только по буквам CNMG или CCMT. На работу влияют форма передней поверхности, подготовка кромки и положение пластины в державке. Геометрию подбирают под материал, подачу, глубину и жёсткость, а не по правилу «положительная всегда лучше».

Какие углы не нужно путать

Задний угол обеспечивает зазор за режущей кромкой; передний угол связан с поверхностью, по которой сходит стружка. Номинальная геометрия пластины и рабочая геометрия в державке могут различаться. N во второй позиции типового обозначения означает задний угол 0°, но не доказывает отсутствие положительного локального переднего угла у стружколома.

Острая кромка и прочность

Более острая геометрия может уменьшать нагрузку, что полезно для нежёсткой детали или растачивания. При этом нужно проверить прочность кромки в прерывистом резе и на корке. Усиленная подготовка помогает выдерживать нагрузку, но может увеличить силы. Решение принимают для конкретного сплава и состояния заготовки, а не по одной условной категории пластины.

Стружколом работает в своей области

Рабочая область стружколома задаётся сочетанием подачи fn и глубины ap. При выходе за неё возможны длинная стружка, перегрузка или нестабильность. Чистовая, получистовая и черновая геометрия — не декоративные подписи: их назначение связано с диапазонами и подготовкой кромки. У одной пластины может быть несколько допустимых характеров обработки.

Радиус вершины — отдельная проверка

Радиус влияет на контакт, формирование поверхности и радиальные силы. Большой радиус не гарантирует улучшения шероховатости при слабой жёсткости. Малый радиус также не является универсальным средством от вибрации: проверьте подачу, глубину и прочность вершины. Теоретическую геометрическую шероховатость нельзя выдавать за измеренную Ra реальной детали.

Как сравнивать геометрии

Зафиксируйте материал, состояние детали, державку, вылет и условия охлаждения. Сравните полную маркировку, рекомендованные диапазоны и требуемый результат. При пробной обработке фиксируйте форму стружки, размер, поверхность и износ. Одновременная замена сплава, стружколома и подачи не позволяет понять, что именно помогло.

Что дают сервисы подбора

Откройте Калькулятор режимов резания по выбранной пластине: для точения сначала выберите характер обработки, а на шаге пластины при необходимости используйте фильтры по сплаву и стружколому. Совместимость с державкой проверьте отдельно. Калькулятор использует исходные диапазоны выбранной позиции, но не предсказывает гарантированное дробление стружки. Если нужной геометрии нет среди поддерживаемых, запросите режимы и выполните ручной пересчёт.

Сервисы для вашей задачи

Результат расчёта проверяют в конкретных условиях обработки. Для консультации передайте чертёж, материал и полную маркировку инструмента.

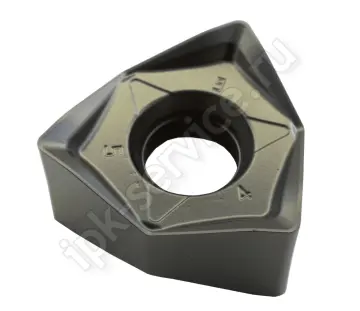

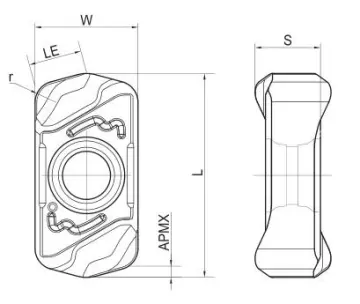

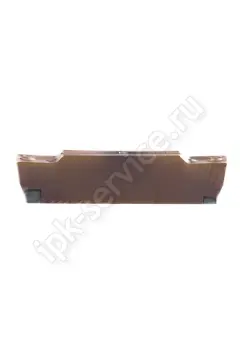

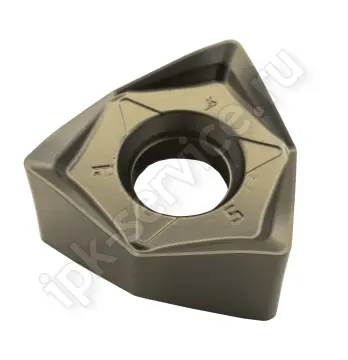

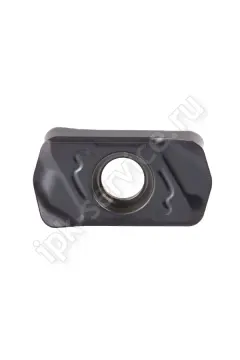

Примеры из действующего каталога

Эти позиции приведены для сравнения обозначений и исполнения. Совместимость и применимость к вашей операции проверяют отдельно.
