Прямые vs обратные кулачки: полное руководство по безопасному зажиму

Неправильный выбор кулачков для токарных патронов — одна из самых частых причин брака, поломки инструмента и даже несчастных случаев. В этой статье мы разберем, когда использовать прямые и обратные кулачки, как правильно их устанавливать и каких ошибок избегать для безопасной работы.

1. Конструктивные отличия: почему они такие разные?

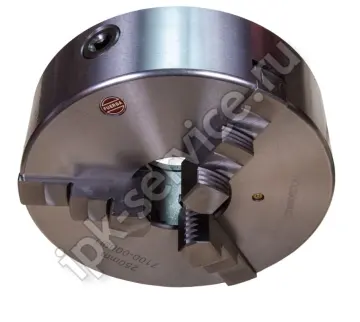

🔹 Прямые кулачки (наружные)

• Форма: прямой профиль с наружным зажимом
• Направление усилия: радиальное внутрь
• Конструкция: массивное основание, часто с насечкой
• Маркировка: обычно без обозначений или "O" (Outside)

🔹 Обратные кулачки (внутренние)

• Форма: обратный профиль с внутренним зажимом
• Направление усилия: радиальное наружу
• Конструкция: более тонкие, с специальным загибом
• Маркировка: "I" (Inside) или цветовая маркировка

2. Когда какие кулачки использовать? (практические примеры)

✅ Прямые кулачки применяйте для:

• Наружного зажима цилиндрических деталей (валы, втулки, болванки)
• Крепления заготовок с чистовой поверхностью (через медные прокладки)
• Тяжелых деталей с большим припуском на обработку
• Черновой обработки с ударными нагрузками

✅ Обратные кулачки применяйте для:

• Внутреннего зажима полых деталей (гильзы, втулки, кольца)
• Обработки тонкостенных деталей (для минимизации деформации)
• Зажима за фланец или буртик
• Чистовой обработки предварительно подготовленных поверхностей

3. Наглядная таблица выбора

4. Ошибки при установке и их последствия

❌ Критические ошибки:

1. Использование прямых кулачков для внутреннего зажима

   • Последствия: Недостаточный контакт, проскальзывание, вылет детали

2. Установка обратных кулачек для наружного зажима

   • Последствия: Концентрация напряжений, поломка кулачков

3. Несимметричная установка

   • Последствия: Дисбаланс, вибрации, биение до 0.5 мм

4. Превышение момента затяжки

   • Последствия: Деформация детали, повреждение резьбы кулачков

5. Зажим без прокладок на чистовых поверхностях

   • Последствия: Повреждение поверхности, невозможность повторного использования

5. Правила безопасной установки

🔸 Для прямых кулачков:

1. Очистите пазы патрона от стружки
2. Установите кулачки симметрично в соответствующие пазы
3. Предварительно зацентрируйте деталь
4. Затягивайте равномерно крестообразным методом
5. Проверьте биение индикатором

🔸 Для обратных кулачков:

1. Убедитесь в достаточной толщине стенки детали
2. Используйте подкладные элементы для распределения нагрузки
3. Контролируйте усилие зажима (не превышайте рекомендации)
4. Проверьте соосность детали
5. Убедитесь в отсутствии перекоса

6. Как определить износ кулачков?

• Радиальный люфт: более 0.05 мм
• Износ насечки: сглаживание зубцов
• Деформация: видимая кривизна рабочей поверхности
• Повреждение резьбы: заедание при затяжке

Важно: изношенные кулачки подлежат немедленной замене!

7. ТОП-5 производителей кулачков

1. Schunk (Германия) — эталон точности и надежности
2. Röhm (Германия) — лучший выбор для тяжелых условий
3. Kitagawa (Япония) — инновационные решения
4. Pratt Burnerd (Великобритания) — проверенное качество
5. Fuerda (Китай) — надежные недорогие аналоги

Вывод: правильный выбор и установка кулачков — основа безопасной и точной обработки. Прямые кулачки — для наружного зажима, обратные — для внутреннего. Никогда не нарушайте это правило, и ваша работа будет безопасной и эффективной.
