Какие бывают станочные патроны: выбираем оснастку для точности и эффективности

Станочный патрон — это сердце любой токарной или фрезерной операции. От его выбора напрямую зависит точность, скорость и качество обработки детали. Ошибиться с патроном — значит получить брак, потратить время на переналадку или даже повредить заготовку.

В этом руководстве мы подробно разберем все основные виды станочных патронов, их сильные и слабые стороны, чтобы вы могли сделать осознанный выбор для своих задач.

Базовый принцип: самоцентрирующиеся и независимые

Все патроны делятся на две большие группы:

• Самоцентрирующиеся (2-, 3-, 4-кулачковые): кулачки перемещаются синхронно, обеспечивая точную центровку детали относительно оси шпинделя. Идеальны для обработки круглых и шестигранных прутков.
• С независимыми кулачками: каждый кулачок настраивается отдельно. Это позволяет зажимать детали сложной, несимметричной формы, но центровку приходится выполнять вручную, что требует много времени.

А теперь рассмотрим каждый тип детально.

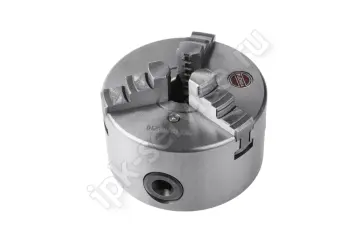

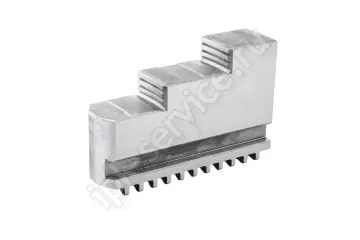

1. Трехкулачковый самоцентрирующийся патрон — «золотой стандарт» токарки

Это самый распространенный и универсальный тип патрона для токарных станков.

• Принцип работы: три кулачка перемещаются одновременно с помощью механизма (свинцового или спирального диска), обеспечивая быструю и точную центровку круглых и шестигранных заготовок.

• Преимущества:

  • Высокая скорость установки заготовки.
  • Хорошая точность центровки (обычно в пределах 0.05-0.1 мм).
  • Надежность и универсальность.

• Недостатки:

  • Плохо подходит для несимметричных и квадратных деталей.
  • Со временем точность центровки может снижаться из-за износа механизма.
• Сфера применения: токарная обработка валов, втулок, дисков и других тел вращения. Идеален для серийного производства.

2. Четырехкулачковый патрон с независимыми кулачками — инструмент для сложных задач

Это мощный и гибкий инструмент, который требует от токаря навыков, но открывает новые возможности.

• Принцип работы: каждый из четырех кулачков перемещается своим винтом независимо от других.

• Преимущества:

  • Возможность зажать деталь любой, даже самой причудливой формы (несимметричной, квадратной, с смещенным центром).
  • Обеспечивает гораздо большее усилие зажима, чем 3-кулачковый патрон.
  • Позволяет точно выставлять ось детали, что полезно для обработки эксцентриков.

• Недостатки:

  • Длительная и трудоемкая настройка и центровка.
  • Требует от оператора высокой квалификации.
• Сфера применения: единичное и мелкосерийное производство, ремонтные работы, обработка литых и кованых заготовок сложной формы.

3. Двухкулачковый патрон — специалист для нестандартных деталей

Менее распространен, но незаменим в специфических ситуациях.

• Принцип работы: два кулачка (самоцентрирующиеся или независимые) могут оснащаться специальными планшайбами или мягкими губками, которым придается нужная форма.

• Преимущества:

  • Максимальная гибкость. Позволяет создавать контурные зажимные элементы под конкретную нестандартную деталь.
  • Подходит для патронов с ЧПУ, где требуется особая конфигурация.

• Недостатки:

  • Меньшее усилие зажима по сравнению с 3- и 4-кулачковыми моделями.
  • Требует изготовления оснастки под каждую деталь.
• Сфера применения: обработка фасонного и художественного литья, сложных корпусных деталей на станках с ЧПУ.

4. Самозажимные патроны (Power Chuck) — скорость и мощность для ЧПУ

Это современное решение для высокопроизводительной обработки на станках с ЧПУ.

• Принцип работы: усилие зажима создается не вручную, а автоматически — пневматическим или гидравлическим приводом. При подаче давления в полость патрона кулачки сжимаются, зажимая заготовку.

• Преимущества:

  • Максимальная скорость зажима/разжима (секунды).
  • Стабильное и высокое усилие зажима.
  • Возможность интеграции в автоматизированные линии (роботы-загрузчики).

• Недостатки:

  • Высокая стоимость.
  • Требует наличия источника сжатого воздуха или гидростанции.
• Сфера применения: серийное и массовое производство на токарных станках с ЧПУ, автоматизированные технологические комплексы.

5. Пневмопатроны (и гидропатроны) — точность для тонкостенных деталей

Эти патроны созданы для задач, где критически важны точность и бережное отношение к заготовке.

• Принцип работы: используют энергию сжатого воздуха или жидкости для зажима. Часто имеют механизм усиления, создающий огромное усилие при небольшом давлении. Бывают цанговыми и кулачковыми.

• Преимущества:

  • Высочайшая точность центровки (до 0.01 мм).
  • Равномерное распределение усилия зажима, что исключает деформацию тонкостенных деталей.
  • Высокая скорость и возможность дистанционного управления.

• Недостатки:

  • Наиболее высокая стоимость среди всех типов.
  • Сложная конструкция и требования к чистоте воздуха/жидкости.
• Сфера применения: обработка тонкостенных втулок, прецизионных деталей, в электронной и медицинской промышленности.

Сравнительная таблица: какой патрон для чего?

Как выбрать патрон? Ключевые критерии

1. Форма и тип заготовок: круглые прутки — 3-кулачковый; поковки/литье — 4-кулачковый; тонкостенные детали — пневмопатрон.
2. Тип производства: серийное — самозажимной; единичное — 4-кулачковый; универсальное — 3-кулачковый.
3. Требуемая точность: прецизионные работы — пневмопатрон; обычные токарные работы — 3-кулачковый.
4. Оборудование: станки с ЧПУ — самозажимные и пневмопатроны; универсальные станки — 3- и 4-кулачковые.
