Цанга ER — один из ключевых элементов системы крепления режущего инструмента на станках с ЧПУ. Именно она обеспечивает надежную фиксацию сверла, фрезы, развертки или другого инструмента, влияет на качество обработки, величину биения и стойкость инструмента. Даже самая качественная фреза не сможет обеспечить высокое качество обработки, если цанга подобрана неправильно или имеет износ.
В этой статье разберем, какие бывают цанги ER, чем отличаются серии ER11, ER16, ER20, ER25, ER32 и ER40, а также расскажем, как выбрать подходящую модель для конкретного оборудования и задач.
Цанга ER — это пружинный зажимной элемент, который устанавливается в цанговый патрон и при затяжке гайкой равномерно обжимает хвостовик инструмента. Благодаря упругой конструкции обеспечивается высокая сила зажима и минимальное радиальное биение. Система ER является международным промышленным стандартом и применяется на большинстве современных фрезерных станков с ЧПУ и обрабатывающих центрах.
Основные преимущества системы ER:
Цанги отличаются:

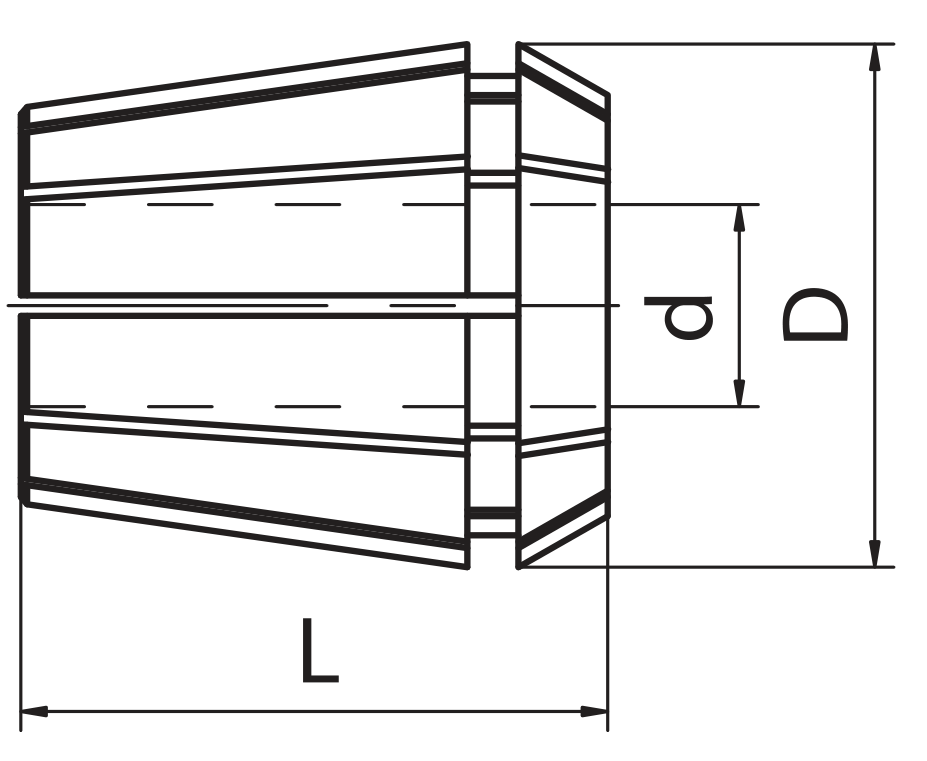

Цанги отличаются размером, который обозначается числом после букв ER. Оно соответствует типоразмеру системы и определяет совместимость с цанговым патроном. Для быстрого определения типоразмера цанги можно измерить ее наружный диаметр D, он будет примерно равен типоразмеру ER.
| Типоразмер ER | D, мм | L, мм |
| ER8 | 8.5 | 13.5 |
| ER11 | 11.5 | 18 |
| ER16 | 17 | 27.5 |
| ER20 | 21 | 31.5 |
| ER25 | 26 | 34.5 |
| ER32 | 33 | 40 |
| ER40 | 41 | 46 |
Наиболее распространенные серии:
Каждая серия рассчитана на определенный диапазон диаметров инструмента и используется для различных видов обработки.
Применяется на компактных шпинделях, гравировальных станках и небольших ЧПУ.
Подходит для:
Один из самых популярных вариантов для небольших фрезерных станков.
Используется при:
Универсальный вариант для большинства производственных задач.
Позволяет использовать инструмент диаметром до 13 мм и подходит для:
Предназначена для более тяжелых режимов обработки.
Часто применяется на:
Используется на мощных обрабатывающих центрах.
Обеспечивает:
Предназначена для тяжелой металлообработки и установки инструмента большого диаметра.
Применяется:
Согласно DIN6499 цанги могут изготавливаться двух классов, главное отличие которых – допустимое радиальное биение.
Class2 – это стандартные цанги с биением примерно 15-25мкм. Применяются для сверления, фрезерования, черновой и получистовой обработки.
Class 1- это высокоточные цанги, с биением 10-15мкм. Применяются для чистовой обработки и обеспечивают лучшее качество поверхности и больший срок службы инструмента.
Чаще всего цанги используются для закрепления инструмента с цилиндрическим хвостовиком. У таких цанг в обозначении после типоразмера указан номинальный диаметр, который она зажимает. Например, для закрепления инструмента с хвостовиком 10мм для типоразмера ER32 нужно использовать цангу ER32-10. Но эта же цанга может зажимать диапазон диаметров от 9мм до 10мм.
Для крепления метчиков используются специальные цанги с квадратом. Для правильного выбора цанги нужно знать диаметр хвостовика и размер квадрата метчика. Например, метчик М16 с винтовыми канавками имеет хвостовик диаметром 12мм и квадрат 9мм. Для закрепления этого метчика в цанговом резьбонарезном патроне с ER32 нужно использовать цангу ER32G-12x9.
Стандартные цанги не герметичны и предназначены только для наружной подачи охлаждающей жидкости. При подаче СОЖ через оправку, эмульсия будет идти через все пазы на цанге и эффективность охлаждения будет низкая. Если станок поддерживает подачу СОЖ через шпиндель, нужно использовать герметичные цанги совместно с инструментом с каналами под СОЖ.
1. Определите тип цангового патрона
Первое правило — цанга должна соответствовать типоразмеру патрона.
Например:
Цанги разных серий не взаимозаменяемы.
2. Учитывайте диаметр хвостовика инструмента
Каждая цанга рассчитана на определенный диапазон диаметров.
Например:
Для достижения максимальной точности рекомендуется использовать цангу, номинальный размер которой соответствует диаметру хвостовика инструмента. Хотя система ER допускает небольшой диапазон обжатия, использование крайних значений снижает жесткость и может увеличить биение.
3. Учитывайте режим обработки
Для:
лучше выбирать прецизионные цанги с минимальным биением.
Для черновой обработки достаточно стандартных моделей.
4. Обратите внимание на точность изготовления
Качественные цанги обеспечивают минимальное радиальное биение и равномерное распределение усилия зажима.
Для высокоточной обработки рекомендуется использовать цанги с заявленным биением не более 0,005–0,008 мм.
На практике чаще всего встречаются следующие ошибки:
Все эти факторы приводят к:
Чтобы цанга сохраняла точность на протяжении длительного времени, рекомендуется:
Даже небольшая металлическая стружка между цангой и патроном может существенно увеличить биение инструмента.
Признаками износа являются:
Эксплуатация поврежденной цанги снижает точность обработки и может привести к поломке дорогостоящего режущего инструмента.
Нет. Каждая серия совместима только с патроном соответствующего размера.
Это типоразмер системы ER, определяющий совместимость с патроном и диапазон удерживаемого инструмента.
Да, но только в пределах допустимого диапазона обжатия. Для максимальной точности рекомендуется использовать цангу, соответствующую номинальному диаметру хвостовика.
Причиной могут быть загрязнение, износ цанги, повреждение патрона, неправильная установка или несоответствие размеров.
Периодичность зависит от интенсивности эксплуатации. При появлении признаков износа или увеличении биения цангу следует заменить.
Правильно подобранная цанга ER обеспечивает надежную фиксацию инструмента, минимальное биение и высокую точность обработки на станках с ЧПУ. При выборе важно учитывать серию ER, диаметр хвостовика инструмента, качество изготовления и условия эксплуатации. Регулярное обслуживание и своевременная замена изношенных цанг помогут продлить срок службы шпинделя и повысить качество обработки.
