Переходная втулка для конуса Морзе — один из самых распространенных элементов станочной оснастки, который используется на токарных, сверлильных, фрезерных и расточных станках. Несмотря на простую конструкцию, неправильный выбор втулки может привести к биению инструмента, снижению точности обработки, повреждению шпинделя и даже поломке дорогостоящего оборудования.
В этой статье разберем, что такое переходная втулка, какие виды существуют и как правильно подобрать втулку под конкретный станок и инструмент.

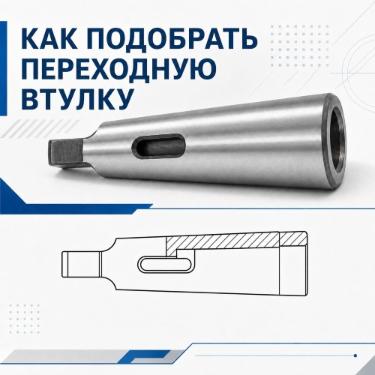

Переходная втулка Морзе представляет собой металлический адаптер с наружным и внутренним конусом Морзе разных размеров.
Ее основная задача — обеспечить установку инструмента с меньшим конусом в шпиндель или пиноль с более крупным конусом.
Например:
В этом случае используется переходная втулка КМ4/КМ2.
Благодаря такой оснастке появляется возможность использовать широкий ассортимент инструмента без замены оборудования.
Переходные втулки используются для установки:
Наиболее часто такие втулки применяются на:
Перед подбором втулки необходимо определить размер конуса станка и инструмента.
Наиболее распространенные размеры:
Чем больше номер конуса Морзе, тем больше его размеры и допустимая нагрузка.
На производстве чаще всего встречаются:
Информация обычно указана:
Например:
Шпиндель станка — КМ4.
Размер конуса часто наносится на хвостовик инструмента.
Например:
Сверло имеет хвостовик КМ2.
В нашем примере потребуется втулка:
КМ4 → КМ2
То есть наружный конус втулки должен соответствовать шпинделю, а внутренний — инструменту.
Наиболее востребованными считаются:
Именно эти переходники чаще всего используются в универсальных металлообрабатывающих станках.
Качественная втулка должна обеспечивать плотное прилегание конусов без люфта и перекоса.
Низкокачественная оснастка может вызывать:
Профессиональные втулки производятся из закаленной инструментальной стали.
Это обеспечивает:
Некоторые модели оснащаются специальной лапкой для фиксации или окном для удобного демонтажа инструмента.
При выборе важно учитывать конструкцию конкретного станка.
На практике чаще всего встречаются следующие ошибки:
Например, КМ3 ошибочно принимают за КМ2.
Результат:
Некоторые операторы пытаются установить инструмент через две или три переходные втулки.
Это приводит к:
По возможности следует использовать одну переходную втулку нужного размера.
Даже небольшие задиры или следы коррозии способны нарушить точность установки инструмента.
Перед монтажом необходимо проверять состояние:
После монтажа рекомендуется:
Если инструмент установлен правильно, биение будет минимальным, а работа оборудования — стабильной.
Замена необходима при появлении:
Эксплуатация поврежденной оснастки может привести к дорогостоящему ремонту станка.
Технически это возможно, но крайне нежелательно из-за снижения жесткости и точности системы.
Размер обычно указывается в документации станка или маркируется на инструменте.
Наружный конус втулки имеет размер КМ4, внутренний — КМ2.
Причинами могут быть загрязнение посадочных поверхностей, износ втулки или неправильный подбор размера.
Только после проверки состояния конусных поверхностей и отсутствия повреждений.
Правильно подобранная переходная втулка для конуса Морзе обеспечивает надежную фиксацию инструмента, высокую точность обработки и длительный срок службы оборудования. При выборе необходимо учитывать размер конуса шпинделя, размер хвостовика инструмента, качество изготовления и условия эксплуатации.
