Виды твердосплавных пластин для резцов: особенности, применение и выбор

Твердосплавные пластины являются ключевым элементом режущего инструмента, используемого в металлообработке, деревообработке и других отраслях промышленности. Они обеспечивают высокую производительность, долговечность и точность обработки материалов. В данной статье рассмотрим основные виды твердосплавных пластин, их характеристики, области применения и критерии выбора.

Что такое твердосплавные пластины?

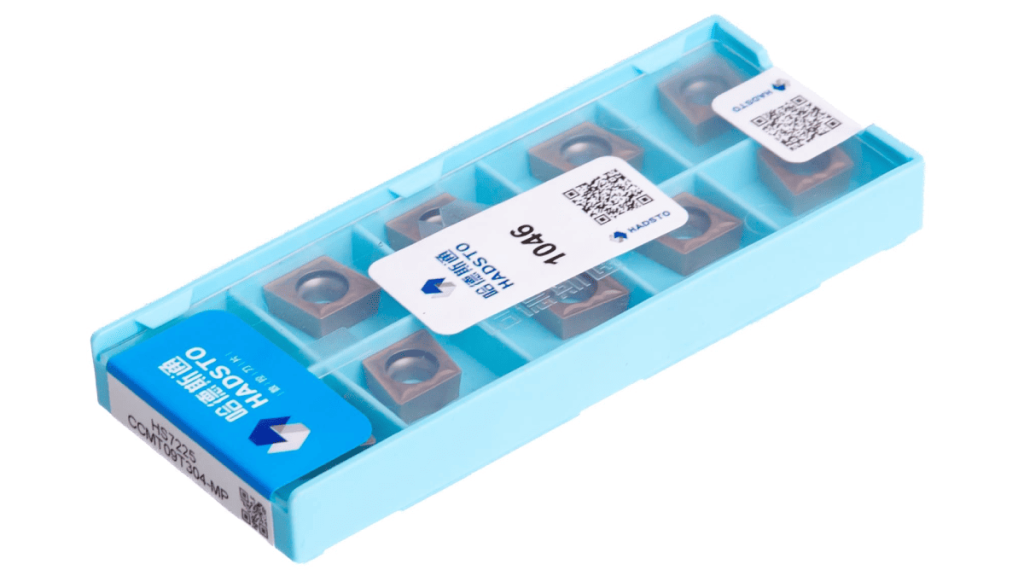

Твердосплавные пластины — это сменные режущие элементы, которые крепятся к державкам токарных, фрезерных, расточных и других резцов. Они изготавливаются из твердых сплавов на основе карбидов вольфрама, титана, тантала и других металлов, связанных кобальтовой матрицей. Такие материалы обладают высокой твердостью, износостойкостью и способностью выдерживать высокие температуры.

Классификация твердосплавных пластин

Твердосплавные пластины классифицируются по нескольким параметрам:

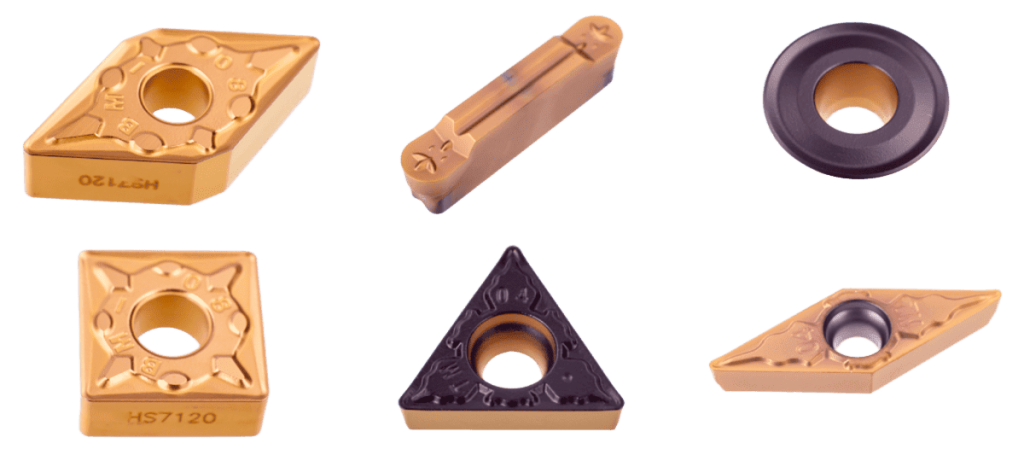

По форме

Форма пластины определяет ее применение и тип обработки. Наиболее распространенные формы:

• Квадратные — универсальные, подходят для черновой и чистовой обработки.
• Треугольные — используются для обработки под разными углами.
• Ромбические — обеспечивают высокую точность и чистоту поверхности.
• Круглые — применяются для фрезерования и обработки сложных профилей.
• Прямоугольные — подходят для тяжелых условий резания.

По типу обработки

• Для черновой обработки — пластины с повышенной прочностью и стойкостью к ударным нагрузкам.
• Для чистовой обработки — пластины с острыми кромками, обеспечивающие высокое качество поверхности.
• Для получистовой обработки — промежуточный вариант, сочетающий производительность и точность.

По материалу

• Вольфрамокобальтовые (WC-Co) — наиболее распространенные, подходят для обработки стали, чугуна и цветных металлов.
• Титановольфрамокобальтовые (WC-TiC-Co) — используются для обработки сталей при высоких скоростях резания.
• Танталовольфрамокобальтовые (WC-TaC-Co) — обладают повышенной теплостойкостью и износостойкостью.

По покрытию

• Без покрытия — применяются для обработки мягких материалов.
• С покрытием — увеличивают износостойкость и срок службы. Наиболее популярные покрытия:
• TiN (нитрид титана) — золотистый цвет, повышает стойкость к износу.
• TiCN (карбонитрид титана) — серо-голубой цвет, улучшает термостойкость.
• Al2O3 (оксид алюминия) — повышает устойчивость к высоким температурам.
• TiAlN (нитрид алюминия-титана) — подходит для обработки твердых материалов.

По геометрии режущей кромки

• Острые кромки — для чистовой обработки.
• Скругленные кромки — для черновой обработки и работы с ударными нагрузками.
• Отрицательный угол резания — для тяжелых условий резания.
• Положительный угол резания — для обработки мягких материалов.

По области применения твердосплавных пластин

Твердосплавные пластины используются в различных отраслях:

1. Металлообработка — токарная, фрезерная, расточная обработка сталей, чугунов, цветных металлов.
2. Деревообработка — обработка древесины, ДСП, МДФ.
3. Обработка композитов — пластики, стеклопластики и другие материалы.
4. Строительство — резка бетона, кирпича и других строительных материалов.

Преимущества твердосплавных пластин

1. Высокая износостойкость и долговечность.
2. Возможность работы на высоких скоростях резания.
3. Устойчивость к высоким температурам.
4. Широкий выбор форм, размеров и покрытий.
5. Экономичность за счет возможности замены только пластины, а не всего резца.
6. Критерии выбора твердосплавных пластин

При выборе пластины необходимо учитывать:

• Обрабатываемый материал — сталь, чугун, цветные металлы, композиты.
• Тип обработки — черновая, чистовая, получистовая.
• Условия работы — наличие ударных нагрузок, температура, скорость резания.
• Геометрию резца — форма и размер пластины должны соответствовать державке.
• Бюджет — пластины с покрытием дороже, но имеют больший срок службы.

Популярные производители

На рынке представлено множество производителей твердосплавных пластин, среди которых:

• Sandvik Coromant (Швеция)
• Kennametal (США)
• ISCAR (Израиль)
• Seco Tools (Швеция)
• Walter (Германия)
• Hadsto (Китай)

Твердосплавные пластины — это важный элемент режущего инструмента, который определяет эффективность и качество обработки материалов. Правильный выбор пластины с учетом формы, материала, покрытия и геометрии режущей кромки позволяет значительно повысить производительность и снизить затраты на обработку. При выборе пластин важно учитывать условия работы и рекомендации производителей, чтобы добиться оптимальных результатов.
