При обработке длинных валов, осей и других деталей тел вращения одной из самых важных задач является надежная фиксация заготовки. Для этого в токарных станках широко используются вращающиеся центры. Они обеспечивают точное позиционирование детали, снижают вибрации и позволяют выполнять обработку на высоких скоростях без потери точности.
Несмотря на внешнюю простоту конструкции, существует несколько видов вращающихся центров, каждый из которых предназначен для определенных условий работы. В этой статье рассмотрим основные типы токарных центров, их особенности и области применения.
Что такое вращающийся центр
Вращающийся центр — это элемент станочной оснастки, устанавливаемый в пиноль задней бабки токарного станка для поддержки заготовки во время обработки. В отличие от упорного (неподвижного) центра, его рабочая часть вращается вместе с деталью благодаря встроенным подшипникам. Это значительно уменьшает трение и нагрев при работе на высоких оборотах.
Основные преимущества вращающихся центров:
- высокая точность обработки;
- снижение вибраций;
- уменьшение износа центрового отверстия;
- возможность работы на высоких скоростях резания;
- увеличение ресурса оборудования и инструмента.
Конструкция вращающегося центра
Стандартный вращающийся центр состоит из нескольких основных элементов:
- конического хвостовика Морзе;
- корпуса;
- вращающегося наконечника;
- радиальных и упорных подшипников;
- защитных уплотнений.
Подшипниковый узел позволяет центру вращаться вместе с заготовкой, воспринимая как радиальные, так и осевые нагрузки. Благодаря этому обеспечивается стабильная работа даже при интенсивной обработке.
Основные виды вращающихся центров

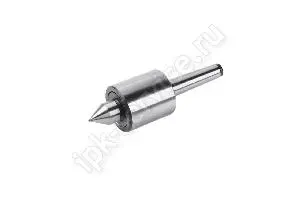

Стандартный вращающийся центр
Это наиболее распространенный тип оснастки для универсальных токарных станков.
Применяется для:
- обработки валов;
- изготовления осей;
- точения цилиндрических деталей;
- серийного производства.
Преимущества:
- универсальность;
- доступная стоимость;
- широкий диапазон размеров.
Именно такие центры чаще всего используются в машиностроении и ремонтных мастерских.

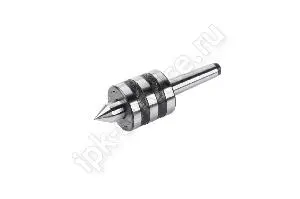

Усиленный вращающийся центр
Предназначен для работы с тяжелыми и крупногабаритными заготовками.
Особенности:
- увеличенные подшипники;
- усиленный корпус;
- повышенная грузоподъемность.
Используется при обработке:
- крупных валов;
- роторов;
- деталей энергетического оборудования;
- элементов тяжелого машиностроения.
Усиленные модели способны выдерживать значительно большие нагрузки по сравнению со стандартными центрами.
Высокоскоростной вращающийся центр
Данный тип разработан специально для современных токарных станков и оборудования с ЧПУ.
Основные преимущества:
- высокая точность вращения;
- минимальное биение;
- работа на повышенных оборотах;
- качественная балансировка.
Применяется при:
- чистовой обработке;
- высокоточной токарной обработке;
- изготовлении ответственных деталей.
Центр с удлиненным наконечником
Используется для обработки деталей сложной формы и заготовок с ограниченным доступом.
Позволяет:
- обходить выступающие элементы;
- работать с глубокими посадочными местами;
- обрабатывать детали нестандартной конфигурации.
Такие центры востребованы в инструментальном производстве и при изготовлении специальных деталей.
Центр со сменными наконечниками
Универсальное решение для предприятий, где регулярно меняются типы обрабатываемых деталей.
Преимущества:
- быстрая замена рабочей части;
- снижение затрат на оснастку;
- возможность адаптации под разные задачи.
В комплект могут входить наконечники различной формы и назначения.
Центр для труб и полых заготовок
Конструкция такого центра позволяет надежно удерживать детали с внутренним отверстием.
Используется для обработки:
- труб;
- втулок;
- полых валов;
- кольцевых деталей.
Специальная форма наконечника обеспечивает устойчивую фиксацию без деформации заготовки.
Виды наконечников вращающихся центров
Помимо конструкции корпуса, различаются и формы рабочих наконечников.
Наиболее распространены:
Стандартный конусный наконечник
Подходит для большинства операций токарной обработки.
Укороченный наконечник
Используется при обработке коротких деталей и работе в ограниченном пространстве.
Удлиненный наконечник
Обеспечивает доступ к труднодоступным участкам заготовки.
Полуцентр
Применяется при обработке торцов и участков, расположенных рядом с центровым отверстием.
Чашечный центр
Используется для поддержки труб и тонкостенных деталей.
Как выбрать вращающийся центр
При выборе оснастки необходимо учитывать несколько параметров.
Тип станка
В первую очередь определяется размер конуса Морзе:
- КМ 2;
- КМ 3;
- КМ 4;
- КМ 5;
- КМ 6.
Масса заготовки
Чем тяжелее деталь, тем более прочная конструкция требуется.
Скорость обработки
Для высоких оборотов рекомендуется использовать высокоскоростные центры с прецизионными подшипниками.
Требуемая точность
Для чистовой обработки и станков ЧПУ желательно выбирать модели с минимальным биением.
Распространенные ошибки при выборе центра
На практике часто встречаются следующие ошибки:
- выбор недостаточно мощного центра;
- использование обычного центра для высоких оборотов;
- неправильный подбор конуса Морзе;
- эксплуатация центра с изношенными подшипниками;
- отсутствие регулярного обслуживания.
Все это приводит к вибрациям, ухудшению качества обработки и ускоренному износу оборудования.
Часто задаваемые вопросы
Чем вращающийся центр отличается от неподвижного?
Вращающийся центр имеет подшипниковый узел и вращается вместе с заготовкой, что уменьшает трение и нагрев.
Для чего нужен усиленный центр?
Он предназначен для обработки тяжелых деталей и восприятия повышенных нагрузок.
Какой центр лучше для станка с ЧПУ?
Для современных станков рекомендуется использовать высокоскоростные прецизионные модели с минимальным биением.
Что такое полуцентр?
Это специальный центр с частично срезанным наконечником для обработки участков возле торца детали.
Как понять, что центр требует замены?
Признаками являются повышенное биение, шум подшипников, вибрация и ухудшение качества обработки.
Заключение
Вращающийся центр является важнейшим элементом токарной оснастки, напрямую влияющим на точность обработки, качество поверхности и ресурс оборудования. Для разных задач применяются стандартные, усиленные, высокоскоростные, трубные и специальные центры со сменными наконечниками.
При выборе необходимо учитывать тип станка, массу заготовки, режимы резания и требования к точности. Наши специалисты помогут подобрать вращающиеся центры и станочную оснастку, обеспечив надежную и стабильную работу вашего производства. Оставляйте заявку на бесплатную консультацию.
