Цанга ER vs SK: что лучше для вашего станка? Сравнение двух систем

Выбор системы зажима инструмента — критически важное решение, влияющее на точность, надежность и производительность обработки. Две самые популярные системы — ER и SK — имеют принципиальные различия. В этом подробном сравнении мы разберем, какая система подойдет именно для ваших задач.

1. Основные различия в конструкции

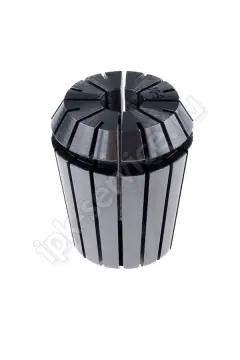

🔹 Цанги ER

• Конструкция: коническая форма с радиальными прорезями
• Угол конуса: 16° (внешний) / 30° (внутренний)
• Зажимной механизм: сжатие через нажимную гайку
• Диапазон зажима: до 1 мм на размер

🔹 Цанги SK

• Конструкция: конус (примерно 8°)
• Угол конуса: 8°
• Зажимной механизм: осевое смещение в коническом пазу
• Диапазон зажима: до 0.5 мм на размер

2. Сравнительная таблица характеристик

3. Преимущества и недостатки

✅ Преимущества ER:

• Универсальность: подходят для большинства станков
• Доступность: низкая стоимость цанг и патронов
• Ремонтопригодность: легкая замена изношенных частей
• Широкий ассортимент: все размеры всегда в наличии

✅ Преимущества SK:

• Высокая точность: минимальное биение
• Жесткость: лучшее демпфирование вибраций
• Скорость: подходят для высокооборотистых станков
• Долговечность: больший ресурс при правильной эксплуатации

❌ Недостатки ER:

• Ограниченная максимальная скорость
• Меньшее усилие зажима
• Чувствительность к качеству изготовления

❌ Недостатки SK:

• Высокая стоимость оснастки
• Сложность обслуживания
• Ограниченная совместимость

4. Рекомендации по применению

🔸 Выбирайте ER если:

• Настольные фрезерные станки
• Обрабатывающие центры среднего класса
• Универсальное производство
• Ограниченный бюджет
• Частая смена инструмента

🔸 Выбирайте SK если:

• Высокоскоростные обрабатывающие центры
• Прецизионная обработка (IT6-IT7)
• Тяжелое фрезерование
• Высокие нагрузки и вибрации
• Производство ответственных деталей

5. Примеры практического применения

⚙ Для станка Haas VF-2:

• Рекомендация: ER32
• Причина: оптимальное соотношение цены и качества
• Ожидаемая точность: 0.015-0.025 мм

⚙ Для станка DMG Mori CMX 50:

• Рекомендация: SK25
• Причина: высокая жесткость и точность
• Ожидаемая точность: 0.005-0.015 мм

⚙ Для настольного ЧПУ:

• Рекомендация: ER16/ER20
• Причина: низкая стоимость, доступность
• Ожидаемая точность: 0.02-0.04 мм

6. Совместимость и модернизация

🔹 Переход с ER на SK:

• Требуется замена патрона
• Необходима переналадка станка
• Увеличивается стоимость оснастки
• Рост производительности на 15-25%

🔹 Использование адаптеров:

• ER в SK: возможно с переходными втулками
• SK в ER: невозможно без потери точности
• Потери точности: 0.01-0.02 мм

7. Экономическая эффективность

🔸 Для мелкосерийного производства:

• ER: окупаемость 3-6 месяцев
• SK: окупаемость 8-12 месяцев

🔸 Для серийного производства:

• ER: затраты на оснастку $2000-5000
• SK: затраты на оснастку $5000-15000
• Выигрыш в производительности: 20-35%

8. ТОП-5 производителей

1. Rego-Fix (Швейцария) — лидер точности
2. Schunk (Германия) — лучший баланс качества
3. Haimer (Германия) — инновационные решения
4. YG-1 (Корея) — оптимальное соотношение цены
5. BIG Daishowa (Япония) — надежность и долговечность

Вывод: для большинства производств система ER остается оптимальным выбором по соотношению цены и качества. SK система оправдана для высокоскоростной обработки и прецизионных задач, где важна максимальная точность и жесткость.

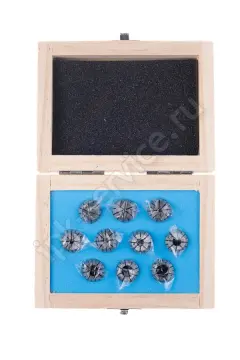

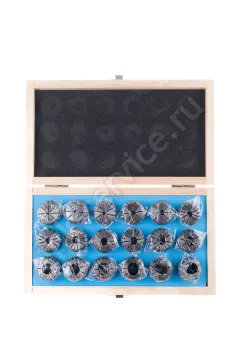

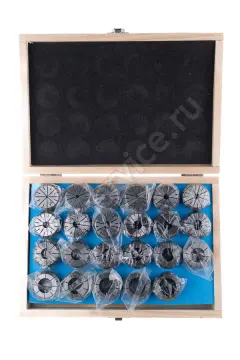

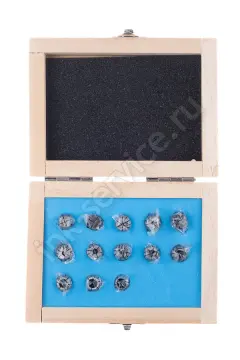

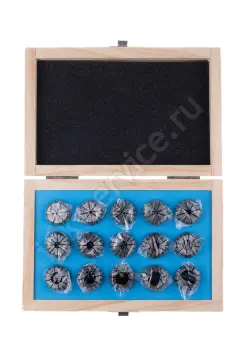

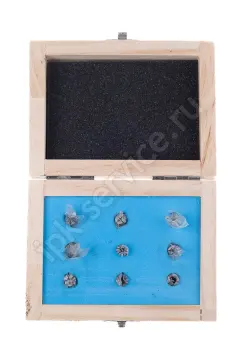

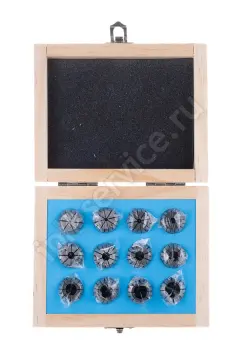

В нашем магазине представлены цанги ER и их наборы по выгодной цене от проверенного производителя. Нужна помощь в подборе? Оставляйте заявку на бесплатную консультацию!
