В токарной обработке металлов правильный выбор резца определяет качество детали и ресурс инструмента. Это руководство систематизирует все типы токарных резцов с наглядными примерами обработки, рекомендациями по подбору и таблицами режимов резания.
1. Классификация по конструкции
Сравнить конструкции и размеры: токарные державки и резцы.

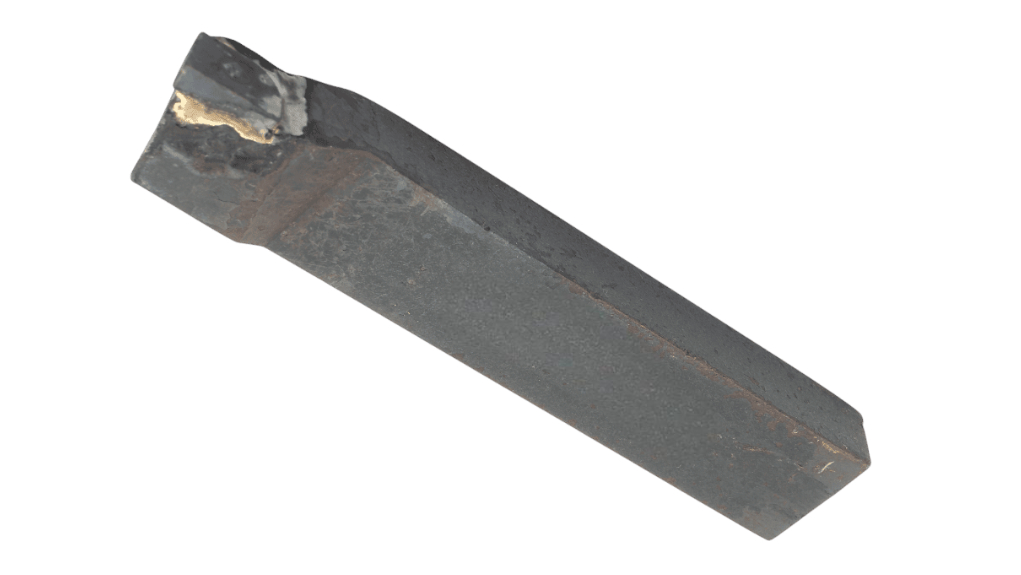

1.1. Цельные резцы
-
Материал: быстрорежущая сталь (HSS)
-
Применение: мягкие металлы, обучение
-
Пример: черновая обработка алюминиевых заготовок
-
Ресурс: 50-80 заточек
1.2. Сборные с напайными пластинами
-
Основа: стальной держатель + твердосплавная напайка
-
Плюсы: ремонтопригодность
-
Минусы: ограниченное число переточек
-
Пример: серийное производство валов

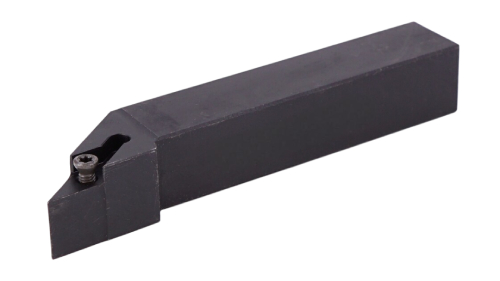

1.3. С механическим креплением пластин
-
Тип крепления: винтовое, клиновое, рычажное
-
Преимущества: быстрая замена кромки
-
КПД: на 30% выше напайных
-
Пример: обработка жаропрочных сплавов
2. Типы по назначению (с ГОСТ-маркировкой)
| Тип резца | Обозначение | Угол при вершине | Пример применения |
| Проходной прямой | 2100-0057 | 90° | Обтачивание цилиндров |
| Проходной отогнутый | 2102-0057 | 45° | Снятие фасок |
| Расточной | 2140-0001 | 60° | Расточка отверстий |
| Резьбовой | 2660-0001 | 55°/60° | Нарезание резьбы |
| Отрезной | 2110-0001 | 70-80° | Отрезание заготовок |
3. Выбор по материалу заготовки
3.1. Для сталей
-
Пластины: Т5К10, Т15К6
-
Геометрия: отрицательный передний угол
-
Охлаждение: СОЖ под давлением
-
Пример: валы коробки передач
3.2. Для чугуна
-
Пластины: ВК8, ВК6
-
Особенность: стружколомы с насечкой
-
Режим: сухое резание
-
Пример: тормозные диски
3.3. Для алюминия
-
Пластины: без покрытия
-
Заточка: острые кромки (γ=15-20°)
-
Подача: 0.1-0.3 мм/об
-
Пример: корпуса насосов
4. Таблица режимов резания
| Материал | Скорость (м/мин) | Подача (мм/об) | Глубина (мм) |
| Сталь 45 | 80-120 | 0.1-0.3 | 2-5 |
| Чугун СЧ20 | 60-90 | 0.15-0.4 | 3-6 |
| Алюминий | 200-400 | 0.2-0.5 | 4-8 |
| Титан | 30-50 | 0.05-0.15 | 1-3 |
5. ТОП производителей резцов
-
Sandvik Coromant (Швеция) - эталон качества
-
Iscar (Израиль) - инновационные решения
-
Kennametal (США) - для тяжелых режимов
-
Walter (Германия) - прецизионная обработка
6. Ошибки при эксплуатации
❌ Использование тупого резца (увеличивает нагрузку на станок в 3 раза)
❌ Неправильная установка (погрешность >0.02 мм вызывает вибрацию)
❌ Игнорирование системы охлаждения (снижает стойкость на 40%)
7. Критерии износа
-
Кратерный износ: глубина >0.3 мм
-
Выкрашивание: сколы >0.2 мм
-
Усадка: уменьшение размера >5%
