Сверла с внутренней подачей СОЖ (Internal Coolant Delivery, ICD) — профессиональный инструмент для сложных задач металлообработки. Они кардинально отличаются от обычных сверл способом охлаждения и удаления стружки. В этой статье разберем, в каких случаях они действительно незаменимы, их ключевые преимущества и ограничения.
1. Принцип работы и конструкция
Чем отличаются от обычных сверл?
✔ Осевые каналы внутри тела сверла для подачи СОЖ прямо в зону резания
✔ Усиленный сердечник — компенсирует потерю жесткости из-за каналов
✔ Специальные отверстия на режущих кромках для эффективного отвода стружки
Давление СОЖ: от 20 до 70 бар (в зависимости от модели)
2. Когда они незаменимы? (5 ключевых случаев)
✅ 2.1. Глубокое сверление (L/D > 5)
- Обычное сверло: стружка забивает канавки уже на глубине 3-4×D
- ICD-сверло: эффективно работает до 40×D (например, Ø10 мм × 400 мм)
Применение: Валы, гидроцилиндры, глухие отверстия в штампах
✅ 2.2. Обработка вязких материалов
- Алюминий (серии 2ххх, 7ххх) — предотвращает налипание стружки
- Нержавеющая сталь (AISI 304, 316) — снижает риск наклепа
- Титан (Ti-6Al-4V) — исключает перегрев
Эффект: Снижение задиров на 60-70%
✅ 2.3. Высокоскоростная обработка (HSM)
- Скорость резания: до 250-300 м/мин (для твердых сплавов)
- Ресурс: в 3-5 раз выше, чем у обычных сверл
✅ 2.4. Автоматизированное производство
- Совместимость с ЧПУ-станками и роботизированными линиями
- Стабильность процесса без ручного вмешательства
✅ 2.5. Прецизионные отверстия
- Точность: IT8-IT9 даже при L/D > 15
- Шероховатость: Ra 1.6-3.2 мкм
3. Ограничения и недостатки
❌ 3.1. Требования к оборудованию
- Минимальное давление СОЖ: 20 бар (оптимально 50-70)
- Обязательная фильтрация: частицы ≤50 мкм
- Специальные держатели с подводом охлаждения
❌ 3.2. Конструктивные ограничения
- Минимальный диаметр: от 3 мм (для монолитных сверл)
- Стоимость: в 2-4 раза дороже обычных аналогов
❌ 3.3. Не для всех материалов
- Чугун: сухое сверление эффективнее
- Медь/латунь: риск забивания каналов мягкой стружкой
4. Сравнение с традиционными сверлами
| Параметр | ICD-сверла | Обычные сверла |
|---|---|---|
| Макс. L/D | 40×D | 8-10×D |
| Скорость резания | +40-60% | Базовая |
| Стойкость | 500-3000 отв. | 150-500 отв. |
| Цена | $$$$ | $$ |
| Требования к СОЖ | Высокое давление | Любые системы |
5. Как выбрать? (3 ключевых параметра)
🔹 5.1. Диаметр и длина
- Короткие серии: L/D ≤ 10 — для стандартных задач
- Длинные серии: L/D ≥ 20 — для глубоких отверстий
🔹 5.2. Материал режущей части
- Твердый сплав (ТС): для сталей, титана
- HSS-Co: для алюминия, нержавейки
- Покрытия: TiAlN, AlCrN — увеличивают ресурс
🔹 5.3. Тип каналов
- Прямые: для универсального применения
- Спиральные: лучше отводят стружку в вязких материалах
6. ТОП-5 производителей
- Gühring (Германия) — эталон надежности
- Sandvik Coromant — лучшие решения для глубокого сверления
- OSG (Япония) — прецизионные модели
- Kennametal — инновационные покрытия
- HADSTO (Китай) — доступное качество
7. Альтернативы при ограниченном бюджете
- Сверла с внешней подачей СОЖ (через держатель)
- Капельное охлаждение + компрессия воздухом
- Ступенчатое сверление с периодическим охлаждением
Вывод: когда стоит покупать?
ICD-сверла оправданы при:
✔ Глубине сверления > 5×D
✔ Серийном производстве (500+ отверстий/мес)
✔ Работе с трудными материалами
Для разовых работ в мягких сталях достаточно обычных сверл с внешним охлаждением.

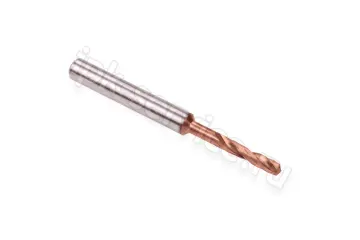

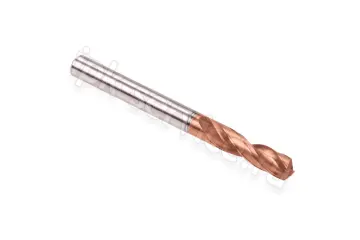

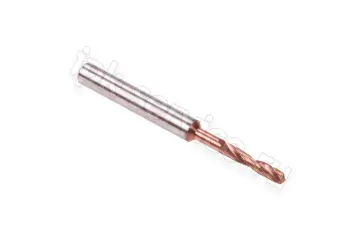

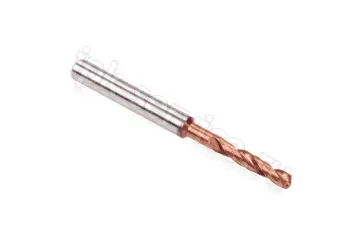

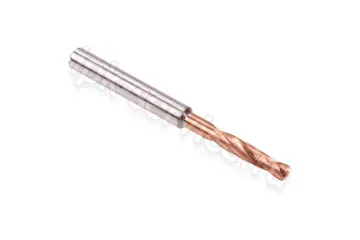

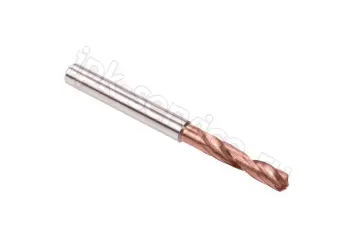

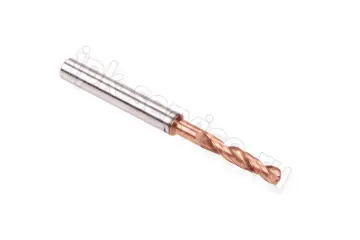

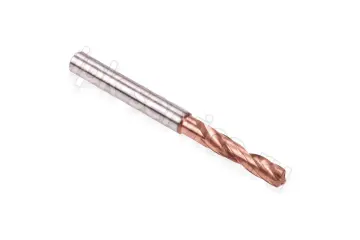

В нашем магазине в наличии представлена широкая линейка твердосплавных сверл с каналами для СОЖ. Нужна помощь в подборе? Оставляйте заявку на бесплатную консультацию!
