Скорость резания Vc, обороты шпинделя n и подача — разные величины. Ниже приведены связи единиц и учебные примеры. Они помогают перенести известные рекомендации в программу станка, но не назначают режим любой стали, фрезы или сверла.
Обозначения и единицы
| Символ | Величина | Единица |
|---|---|---|
| Vc | Скорость движения кромки относительно материала | м/мин |
| n | Частота вращения | об/мин |
| D | Расчётный диаметр | мм |
| fn | Подача за оборот | мм/об |
| fz | Подача на зуб | мм/зуб |
| Vf | Минутная подача | мм/мин |
| ap, ae | Глубина и ширина резания | мм |

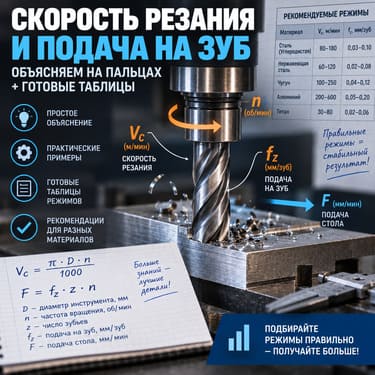

Скорость резания и обороты
Связи для метрических единиц: n = 1000 × Vc / (π × D) и Vc = π × D × n / 1000. В точении D — диаметр обработки, в обычном сверлении — диаметр сверла. Во фрезеровании может требоваться эффективный диаметр в месте контакта, особенно для шаровых и радиусных инструментов. Нельзя подставлять диаметр хвостовика вместо рабочего диаметра.
Подача в точении и сверлении
Если исходная рекомендация задана как fn в мм/об, то Vf = fn × n. Число канавок сверла не требует дополнительного умножения такой подачи. При заданной минутной подаче обратная проверка: fn = Vf / n. Не путайте этот пересчёт с выбором режима подачи G94/G95: команды и поведение проверяют по руководству конкретной системы ЧПУ.
Подача во фрезеровании
Для подачи на зуб используют Vf = fz × Z × n; обратная связь fz = Vf / (Z × n). Z — число эффективных режущих зубьев по схеме инструмента. Подача на зуб сама по себе не описывает максимальную толщину стружки при любой ширине резания. Стратегия, ap, ae и углы инструмента требуют отдельной технологической проверки.
Арифметические примеры, не режимы материала
| Исходные данные | Вычисление | Результат |
|---|---|---|
| D=50 мм, Vc=150 м/мин | 1000×150/(π×50) | n≈955 об/мин |
| fn=0,20 мм/об, n=955 | 0,20×955 | Vf≈191 мм/мин |
| fz=0,03 мм/зуб, Z=4, n=3000 | 0,03×4×3000 | Vf=360 мм/мин |
| Однозаходная резьба P=1,5 мм, n=400 | 1,5×400 | Vf=600 мм/мин |
Если станок ограничивает обороты
После ограничения n пересчитайте фактическую Vc и Vf при сохранении выбранной fn или fz. Если оставить старую минутную подачу при меньших оборотах, нагрузка на оборот или зуб увеличится. Проверьте ограничения патрона и инструмента, а не только максимальную частоту станка. Для точения с постоянной скоростью резания требуется корректное ограничение оборотов по программе.
Как выбрать сценарий калькулятора
Автоматический расчёт начинается с материала, операции и конкретной пластины, для которой есть исходные диапазоны. Точный материал можно уточнить; если известна лишь группа, это явно отмечают. Для обычного точения стартовая скорость берётся от середины диапазона с применяемой поправкой; целевые 15/60 минут не являются гарантированным ресурсом. Для цельного сверла, фрезы или метчика используйте ручной расчёт своих Vc и подачи.
Проверка перед запуском
Сверьте единицы, диаметр, число зубьев, режим подачи, ограничения оборотов и знак направления. Убедитесь в совместимости и закреплении инструмента, правильности СОЖ и траектории. Калькулятор не создаёт безопасную управляющую программу и не заменяет пробную обработку с измерением. Сохраните исходные данные вместе с результатом, чтобы повторить и проверить расчёт.
Сервисы для вашей задачи
Результат расчёта проверяют в конкретных условиях обработки. Для консультации передайте чертёж, материал и полную маркировку инструмента.

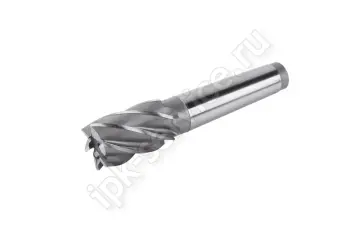

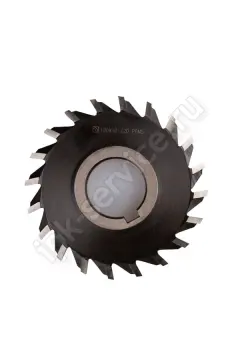

Примеры из действующего каталога
