Штангенциркуль или микрометр: когда нужен каждый и в чем разница в точности

В арсенале любого мастера, работающего с металлом, есть как минимум два классических измерительных инструмента — штангенциркуль и микрометр. На первый взгляд они выполняют схожие задачи: измеряют линейные размеры. Но любой опытный токарь или слесарь скажет, что это совершенно разные приборы со своим характером, достоинствами и ограничениями. И главное отличие — в точности и области применения.

В этой статье мы подробно разберем, чем отличаются штангенциркуль и микрометр, для каких задач предназначен каждый из них и как правильно выбрать инструмент под конкретную работу.

1. Главное отличие: точность измерений

Самое принципиальное различие между этими двумя инструментами — точность, которую они способны обеспечить.

Штангенциркуль

Штангенциркуль — это универсальный инструмент для широкого круга задач. Его точность (цена деления) зависит от типа и модели:

Предельная приборная погрешность штангенциркуля с точностью 0,1 мм составляет ±0,1 мм, а для инструмента с точностью 0,05 мм — ±0,05 мм. При работе на пределе возможностей, в лабораторных условиях, можно добиться точности до ±0,02 мм, но это скорее исключение, чем правило.

Микрометр

Микрометр — это высокоточный инструмент, предназначенный для измерений там, где сотые и тысячные доли миллиметра имеют решающее значение.

Инструментальная погрешность микрометров обычно не превышает ±0,002–0,004 мм для механических моделей. Это на порядок выше, чем у штангенциркуля.

Простая аналогия: если штангенциркуль — это «глаза» мастера, то микрометр — его «микроскоп».

2. Конструктивные особенности и принцип работы

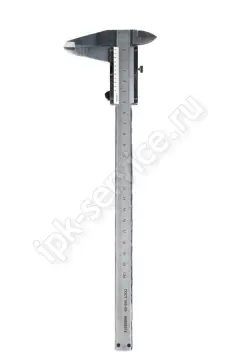

Как устроен штангенциркуль

Штангенциркуль состоит из штанги с основной миллиметровой шкалой и подвижной рамки с дополнительной шкалой — нониусом. Принцип его работы основан на том, что две шкалы имеют чуть разный шаг, что позволяет определять доли миллиметра с высокой точностью.

Ключевые элементы:

• Нижние губки — для измерения наружных размеров
• Верхние губки — для измерения внутренних размеров
• Глубиномер — выдвигается из торца штанги для измерения глубины отверстий и пазов
• Нониус — дополнительная шкала для отсчета долей миллиметра

Главное достоинство штангенциркуля — универсальность. Одним инструментом можно измерить наружный диаметр вала, внутренний диаметр отверстия и глубину паза.

Как устроен микрометр

Микрометр имеет совершенно иную конструкцию. Его сердце — микрометрический винт с точным шагом резьбы (обычно 0,5 мм). При вращении барабана винт перемещается в неподвижной гайке, обеспечивая высокоточное линейное перемещение.

Ключевые элементы:

• С-образная скоба с пяткой
• Микрометрический винт со шпинделем
• Стебель с продольной шкалой
• Барабан с круговой шкалой (50 делений, цена деления 0,01 мм)
• Трещотка — механизм для создания постоянного измерительного усилия

Трещотка — важнейший элемент микрометра. При плотном соприкосновении измерительных поверхностей с деталью она начинает проворачиваться с легким треском. Работу прекращают после трех щелчков. Это гарантирует, что усилие при каждом измерении будет одинаковым, что критически важно для точности.

3. Области применения: когда что использовать

Когда нужен штангенциркуль

Штангенциркуль — это универсальный инструмент для большинства измерительных задач в мастерской. Его применяют, когда:

✅ Нужно измерить наружные размеры — ширину, длину, толщину плоских или прямоугольных деталей
✅ Нужно измерить наружный диаметр — валов, стержней, труб
✅ Нужно измерить внутренний диаметр — отверстий, расточек, втулок
✅ Нужно измерить глубину — глухих отверстий, пазов, уступов, канавок

Штангенциркуль незаменим в ситуациях, когда требуется быстро оценить размер детали, сделать предварительные замеры или работать с деталями, имеющими сложную форму. В цехах его часто используют для «грубой прикидки» перед точным контролем микрометром.

Когда нужен микрометр

Микрометр применяют там, где требуется высочайшая точность и повторяемость измерений:

✅ Измерение диаметров валов, шеек, посадочных мест — в машиностроении, авторемонте
✅ Контроль толщины листового металла, ленты, проволоки
✅ Измерение деталей, где любой люфт и ошибка штангенциркуля критичны
✅ Серийное производство — где важно регулярно контролировать один и тот же размер

Микрометр незаменим в авиастроении, автомобилестроении, производстве прецизионных сплавов и даже в ювелирном деле.

Важно: микрометры специализированы. Для разных задач существуют разные типы:

• МК — гладкие микрометры для наружных размеров
• МЗ — зубомерные для контроля зубчатых колес
• МТ— трубные для измерения толщины стенок труб
• МВМ, МВТ — резьбовые для измерения среднего диаметра резьбы

4. Сравнительная таблица

Для наглядности сведем ключевые отличия в таблицу:

5. Почему они не заменяют друг друга

Опытные мастера знают: в хорошо оснащенной мастерской должны быть оба инструмента. И дело не в прихоти, а в их взаимодополняющих функциях.

Штангенциркуль берут, когда нужно:

• Быстро оценить размер
• Измерить деталь сложной формы
• Проверить несколько разных параметров одной детали
• Выполнить разметку

Микрометр используют, когда:

• Требуется контроль с точностью до сотых или тысячных миллиметра
• Измеряется ответственный размер (посадочное место, вал под подшипник)
• Важна повторяемость измерений (серийное производство)

В производственных цехах их часто используют в паре: штангенциркуль — для грубой прикидки, микрометр — для точного контроля.

6. Ошибки при выборе и использовании

Ошибка №1: Пытаться заменить микрометр штангенциркулем

Если в чертеже указан допуск 0,02 мм, измерять такой размер штангенциркулем с погрешностью 0,05 мм — бессмысленно. Результат не будет достоверным.

Ошибка №2: Использовать микрометр для «грубых» измерений

Микрометр — прецизионный инструмент. Им не измеряют детали с грубой поверхностью, ржавчиной или окалиной. Это быстро изнашивает измерительные поверхности.

Ошибка №3: Пренебрегать проверкой нуля

Перед началом работы всегда проверяйте совпадение нулевых отметок. Для микрометров с диапазоном от 25–50 мм и выше используются установочные меры.

Ошибка №4: Забывать про температурные деформации

Нагрев инструмента руками или разница температур детали и инструмента могут внести существенную погрешность. Для ответственных измерений дайте детали и инструменту «акклиматизироваться» при комнатной температуре.

Заключение

Штангенциркуль и микрометр — не конкуренты, а партнеры в измерительном деле. У каждого своя ниша:

• Штангенциркуль — универсальный «рабочий инструмент» для широкого круга задач, от разметки до контроля глубины. Его точности достаточно для большинства повседневных работ.
• Микрометр — прецизионный «специалист» для ответственных измерений там, где сотые и тысячные доли миллиметра имеют решающее значение.

Выбирая инструмент, ориентируйтесь на задачу. Если требуется быстро проверить несколько параметров детали или выполнить разметку — берите штангенциркуль. Если нужно точно проконтролировать ответственный размер с допуском в сотые доли — микрометр незаменим.

И помните главное правило: любой измерительный инструмент требует бережного отношения, регулярной поверки и правильного хранения. Только тогда он будет служить долго и обеспечивать точность, заложенную производителем.
