PCD- и CBN-инструмент: решение для сложных для обработки материалов

Обычный инструмент из быстрорежущей стали или даже твердого сплава часто бессилен против современных высокоабразивных и сверхтвердых материалов. На смену ему приходят инструменты из поликристаллического алмаза (PCD) и кубического нитрида бора (CBN). В этой статье разберем, какие задачи они решают и как правильно их применять.

1. PCD-инструмент: алмазная твердость для абразивных материалов

PCD (Polycrystalline Diamond) – композитный материал из синтетических алмазных зерен, спеченных под высоким давлением.

✅ 1.1. Для каких материалов создан?

• Высокоабразивные цветные металлы: Силиконовые алюминиевые сплавы (ADC12, A380)
• Композитные материалы: Углепластик (CFRP), стеклопластик (GFRP)
• Неметаллы: Керамика, кварц, графит
• Абразивные пластмассы: Пластики с минеральными наполнителями

✅ 1.2. Преимущества PCD:

• Твердость: 8000-10000 HV (в 3-4 раза тверже твердого сплава)
• Износостойкость: Ресурс в 50-100 раз выше HSS
• Качество поверхности: Чистота обработки до Ra 0.1-0.2 мкм

✅ 1.3. Ограничения:

• Не переносит ударные нагрузки
• Разрушается при температуре >700°C
• Неприменим для черных металлов

2. CBN-инструмент: обработка закаленных сталей

CBN (Cubic Boron Nitride) – второй по твердости материал после алмаза, синтетический аналог боразона.

✅ 2.1. Для каких материалов создан?

• Закаленные стали: HRC 45-68 (инструментальные, штамповые стали)
• Чугуны: Высокопрочные чугуны с шаровидным графитом
• Жаропрочные сплавы: Никелевые и кобальтовые сплавы (Inconel, Hastelloy)
• Наплавленные поверхности: Твердые наплавки Stellite, Tribaloy

✅ 2.2. Преимущества CBN:

• Термостойкость: Работает до 1200-1400°C
• Химическая инертность: Не вступает в реакцию с железом
• Стабильность: Сохраняет режущие свойства при высоких температурах

✅ 2.3. Ограничения:

• Хрупкость: Требует жесткой системы обработки
• Цена: Выше твердосплавного инструмента в 5-10 раз
• Не для мягких сталей: Низкая эффективность при HRC <35

3. Сравнительная таблица PCD vs CBN

4. Геометрия и конструкция инструмента

✅ 4.1. Типы инструмента:

• Цельные: Полностью из PCD/CBN (для микрогеометрии)
• С напайными пластинами: Пластины brazed на твердосплавную основу

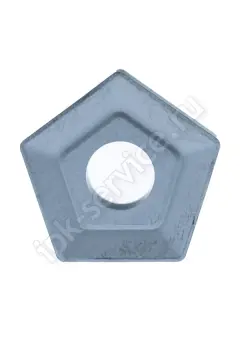

• Сменные пластины: Механическое крепление пластин

✅ 4.2. Особенности геометрии:

• Положительные передние углы: Для снижения усилий резания
• Полированные передние поверхности: Для улучшения схода стружки
• Усиленная режущая кромка: Для работы с прерывистым резанием

5. Режимы резания для PCD/CBN-инструмента

6. Когда окупается применение PCD/CBN?

• Серийное производство: От 1000 деталей/месяц
• Высокие требования к качеству: Точность IT6-IT7, Ra <0.4
• Обработка труднообрабатываемых материалов: Закаленные стали, композиты
• Автоматизированное производство: Станки с ЧПУ, роботизированные линии

7. ТОП-5 производителей PCD/CBN-инструмента

1. Sandvik Coromant – полная линейка инструмента
2. Kennametal – инновационные решения для аэрокосмоса
3. Mitsubishi Materials – лучшие CBN-пластины
4. Seco Tools – экономичные решения
5. Element Six – производитель качественных PCD-заготовок

8. Ошибки при работе с PCD/CBN

❌ Применение СОЖ с хлором: Разрушает связку PCD
❌ Ударные нагрузки: Раскалывание режущей кромки
❌ Неправильная геометрия: Перегрев и выкрашивание
❌ Несоответствие режимов: Недогрузка или перегрузка инструмента

Вывод: PCD и CBN – инструменты для решения сложных задач, где обычный инструмент бессилен. Правильный выбор и применение позволяют в десятки раз повысить производительность и качество обработки.
