Сверлильные станки используются в металлообработке, деревообработке и ремонтных работах, но их эффективность во многом зависит от правильной оснастки. В этой статье разберем, какую оснастку выбрать для разных задач, на что обратить внимание при покупке и как продлить срок ее службы.
1. Основные виды оснастки для сверлильных станков
✅ 1.1. Патроны
Типы:

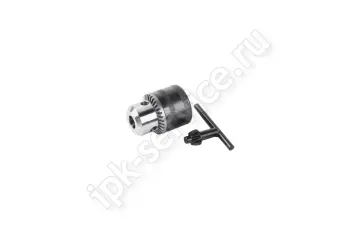

- Ключевые (зубчато-венцовые) – надежные, но требуют ключа для затяжки.
- Быстрозажимные (B16, B18, B22) – удобны для частой смены инструмента.
- Цанговые (ER-11, ER-16, ER-20, ER-32) – для точного сверления (биение ≤ 0,01 мм).
Как выбрать?
✔ Под диаметр хвостовика сверла
✔ Под конус шпинделя (Морзе, Jacobs)
✅ 1.2. Переходные втулки и конусы Морзе
- Назначение: Адаптируют оснастку под шпиндель станка.

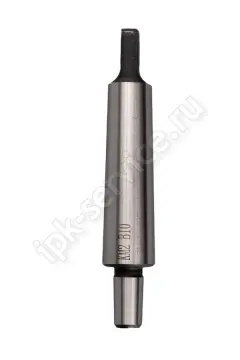

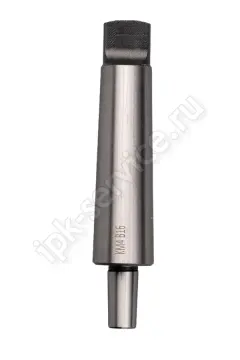

- Виды: Конусы Морзе (MT1, MT2, MT3) и переходники B16-MT2, B18-MT3.
✅ 1.3. Столы и тиски
- Неподвижные столы – для тяжелых заготовок.
- Поворотные столы – для сверления под углом.
- Машинные тиски – надежно фиксируют деталь.
✅ 1.4. Кондукторы и направляющие
- Кондукторные втулки – для точного позиционирования сверла.
- Люнеты – поддерживают длинные сверла (от 10 мм диаметром).
✅ 1.5. Дополнительная оснастка
- Охлаждающие системы – подача СОЖ через шпиндель.
- Линейки и упоры – для точного позиционирования заготовки.
2. Как выбрать оснастку? (5 ключевых критериев)
🔹 2.1. Тип станка
| Станок | Рекомендуемая оснастка |
| Настольный | Быстрозажимные патроны B16, малые тиски |
| Напольный | Цанговые патроны ER-32, усиленные тиски |
| Радиально-сверлильный | Конусы Морзе MT3, люнеты |
🔹 2.2. Обрабатываемый материал
- Металл – цанговые патроны, жесткие направляющие.
- Дерево – ключевые патроны, простые кондукторы.
- Пластик – быстрозажимные патроны с минимальным биением.
🔹 2.3. Точность работы
- Для прецизионного сверления – цанговые патроны ER (биение ≤ 0,01 мм).
- Для грубых работ – ключевые патроны.
🔹 2.4. Частота смены инструмента
- Если часто меняете сверла – быстрозажимные патроны.
- Для стационарного инструмента – цанговые или ключевые.
🔹 2.5. Диаметр сверл
- До 10 мм – быстрозажимные патроны.
- 10-20 мм – цанговые или ключевые.
- Свыше 20 мм – конус Морзе с прямым креплением.
3. Частые ошибки при выборе оснастки
❌ Использование изношенных патронов – приводит к биению и поломке сверл.
❌ Неправильный подбор конуса Морзе – вызывает проскальзывание.
❌ Экономия на тисках – слабая фиксация = неточное сверление.
❌ Игнорирование СОЖ – перегрев сокращает срок службы оснастки.
4. Топ-3 производителя оснастки
- Röhm (Германия) – прецизионные патроны и цанги.
- Jacobs (США) – надежные ключевые патроны.
- YG-1 (Корея) – качественные цанговые комплекты.
5. Как продлить срок службы оснастки?
✔ Регулярно чистите патрон от стружки и грязи.
✔ Смазывайте механизмы (Литол-24, масло для патронов).
✔ Проверяйте биение – если больше 0,03 мм, замените патрон.
✔ Не перегружайте – сверлите на рекомендованных оборотах.
6. Где купить качественную оснастку?
В нашем магазине представлены:
🔹 Патроны (ключевые, быстрозажимные, самозажимные)
🔹 Втулки переходные и оправки
🔹 Тиски станочные
Подберем оснастку под ваш станок и задачи! Оставляйте заявку на бесплатную консультацию!
