Оправки для токарных станков: полный гид по выбору и применению
Токарные оправки — ключевой элемент оснастки, определяющий точность и эффективность обработки деталей. В этом руководстве мы разберем все типы оправок, их особенности и дадим практические рекомендации по выбору для различных задач.
1. Основные типы токарных оправок и их назначение

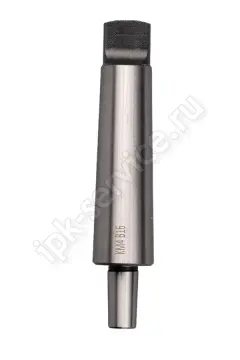

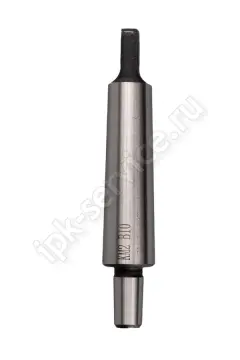

1.1. Центровые оправки (Морзе)
- Конусы: Морзе 1-6 (MT1-MT6)
- Применение: Передача крутящего момента при обработке между центрами
- Грузоподъемность: До 500 кг (для MT6)
- Точность: Класс А (биение ≤0,01 мм)
1.2. Цанговые оправки
- Типы цанг: ER-16, ER-32, ER-40
- Зажимной диапазон: 1-26 мм
- Преимущества: Быстрая смена заготовок, высокая точность
- Для: Прутковых материалов и мелких деталей
1.3. Гидропластовые оправки
- Принцип работы: Гидравлическое расширение втулки
- Точность позиционирования: ±0,003 мм
- Лучшие производители: Schunk, Röhm, Hainbuch
1.4. Оправки с механическим зажимом
- Конструкция: Кулачковый механизм
- Диапазон зажима: 5-300 мм
- Для: Крупногабаритных заготовок
2. Критерии выбора оправок
2.1. Технические параметры
|
Параметр
|
Значение
|
Метод проверки
|
|
Биение
|
≤0,01 мм
|
Индикаторная стойка
|
|
Твердость
|
HRC 58-62
|
Склерометр
|
|
Балансировка
|
G2.5
|
Динамический стенд
|
|
Макс. обороты
|
2 000-10 000 об/мин
|
По паспорту
|
2.2. Материалы и покрытия
- Корпус: Сталь 40Х или 20ХН3А
- Рабочие поверхности: Цементация + закалка
- Антикоррозионные покрытия: Нитрид титана, алмазоподобные покрытия
3. ТОП-5 ошибок при работе с оправками
- Превышение скорости вращения → Разрушение конструкции
- Несоответствие конусов → Проскальзывание
- Использование изношенных оправок → Погрешности обработки
- Неправильная балансировка → Вибрации
- Несоблюдение моментов затяжки → Смещение заготовки
4. Сравнительная таблица типов оправок
|
Тип
|
Точность
|
Макс. обороты
|
Для каких работ
|
Цена
|
|
Центровые
|
0,01 мм
|
2 000 об/мин
|
Валы между центрами
|
1 500-8 000 ₽
|
|
Цанговые
|
0,005 мм
|
8 000 об/мин
|
Прутковые материалы
|
3 000-15 000 ₽
|
|
Гидропластовые
|
0,003 мм
|
4 000 об/мин
|
Тонкостенные детали
|
25 000-80 000 ₽
|
|
Механические
|
0,02 мм
|
1 500 об/мин
|
Крупные заготовки
|
10 000-50 000 ₽
|
5. Советы по эксплуатации
- Чистка конусов: После каждой установки удалять загрязнения
- Смазка: Использовать специальные пасты для конусов
- Хранение: Вертикальное положение в стойках
- Контроль износа: Проверять биение каждые 200 часов работы
- Балансировка: Для скоростей выше 3 000 об/мин
6. ТОП-3 производителей 2024 года
- Röhm (Германия) — эталон точности
- Hardinge (США) — лучшие цанговые системы
- Bison-Bial (Польша) — оптимальное соотношение цены и качества
Вывод: какую оправку выбрать?
- Для точных работ → Гидропластовые или цанговые
- Для тяжелых заготовок → Механические с кулачками
- Для универсального применения → Центровые морзе
- Для массового производства → Автоматизированные системы
В нашем магазине вы найдете разные типы оправок от проверенных производителей, а также другую станочную оснастку. Затрудняетесь с выбором? Оставляйте заявку на бесплатную консультацию!
