Один из самых частых вопросов, который задают технологи и владельцы производств: на каких фрезах остановиться — на цельных (монолитных) или сборных со сменными пластинами? Одни говорят, что монолитные фрезы точнее, другие — что пластины экономичнее. Правда, как всегда, посередине и зависит от конкретных условий.
В этой статье мы не будем оперировать общими фразами. Мы проведем честный экономический анализ двух типов инструмента, чтобы вы могли взять калькулятор и посчитать, что выгоднее именно для вашего производства.
Краткий ликбез: что есть что?

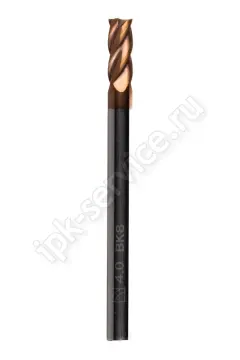

Монолитная фреза — цельный инструмент, где и тело, и режущая часть изготовлены из одного материала (твердого сплава) или представляют собой цельную стальную основу с напаянной пластиной.
Сборная фреза (со сменными пластинами) — инструмент, где тело (державка) изготовлено из прочной стали, а режущие части — это сменные многогранные пластины, которые крепятся механически.
Сравнительная таблица: технические характеристики
| Параметр | Монолитная фреза | Сборная фреза с пластинами |
|---|---|---|
| Точность и биение | ✅✅✅ Очень высокие (0.01-0.02 мм) | ✅✅ Высокие (0.03-0.05 мм на качественной державке) |
| Жесткость | ✅✅✅ Максимальная | ✅✅ Высокая |
| Вибрационная стойкость | ✅✅✅ Отличная | ✅✅ Хорошая |
| Универсальность | ❌ Низкая (один тип геометрии) | ✅✅✅ Максимальная (смена пластин под материал/задачу) |
| Стоимость оснастки | ❌ Высокая (покупка всей фрезы) | ✅ Низкая (покупка только пластин) |
| Стоимость переоснастки | ❌ Очень высокая (переточка или покупка новой) | ✅✅✅ Минимальная (замена пластины за 30 секунд) |
| Сложность ремонта | ❌ Невозможен (при поломке — утилизация) | ✅✅✅ Простой (замена сломанной пластины) |
Экономический анализ: считаем стоимость владения
Главный параметр — не цена инструмента на полке, а стоимость обработки одной детали.
Сценарий 1: малое серийное и единичное производство
Характеристики: десятки-сотни деталей, частые переналадки, широкий спектр материалов.
Расчет для монолитной фрезы:
- Фреза Ø10 мм (твердый сплав): ~4 000 руб.
- Стойкость до переточки: 120 минут.
- Стоимость переточки: ~500 руб. (2-3 переточки за жизнь).
- Итог: для обработки 5 разных материалов нужны 5 фрез. Итоговые вложения: 5 * 4000 = 20 000 руб. + время на смену инструмента.
Расчет для сборной фрезы:
- Державка Ø10 мм: ~6 000 руб.
- Набор пластин (10 шт.) под разные материалы: ~3 000 руб.
- Стойкость одной пластины: 60 минут.
- Итог: одной державкой и набором пластин можно работать с 5 материалами. Итоговые вложения: 6000 + 3000 = 9 000 руб. Смена пластины — 30 секунд.
Вывод для малых серий: победа за сборным инструментом. Меньшие первоначальные вложения, феноменальная гибкость и скорость переналадки. Точности сборной фрезы для таких задач более чем достаточно.
Сценарий 2: крупносерийное и массовое производство
Характеристики: тысячи и десятки тысяч одинаковых деталей, минимум переналадок, один материал.
Расчет для монолитной фрезы:
- Фреза Ø10 мм (твердый сплав): ~4 000 руб.
- Стойкость до переточки: 120 минут.
- Стоимость переточки: 500 руб. (возможность 5 переточек).
- Стоимость часа работы: (4000 + (5*500)) / (120 * 6 / 60) = 6500 / 12 = ~542 руб./час.
Расчет для сборной фрезы:
- Державка Ø10 мм: ~6 000 руб.
- Стойкость пластины: 60 минут. Стоимость пластины: 300 руб.
- Стоимость часа работы: (6000 / 5000 часов жизни державки) + (300 руб./час за пластины) = ~1.2 + 300 = 301.2 руб./час.
Вывод для крупных серий:
Победа за сборным инструментом становится еще более безоговорочной из-за низкой стоимости расходников (пластин) при массовом выпуске. Экономия на одном инструменте в час составляет около 240 рублей. На одном станке за год экономия достигает сотен тысяч рублей.
Когда монолитная фреза вне конкуренции?
Несмотря на экономику, есть задачи, где сборный инструмент не подходит:
- Высокоскоростная обработка (HSM) и финишные операции: максимальная жесткость и точность монолитной фрезы незаменимы для получения идеальной поверхности.
- Обработка глубоких пазов и карманов: длинные и тонкие монолитные фрезы обеспечивают лучшее качество.
- Обработка жаропрочных сплавов: специальная геометрия монолитных фрез лучше справляется с такими материалами.
- Фрезерование твердых материалов (>55 HRC): специализированные монолитные фрезы из мелкозернистого твердого сплава часто показывают лучшую стойкость.
Итоговый чек-лист для выбора
Выбирайте сборные фрезы с пластинами, если:
- У вас мелко- и среднесерийное производство.
- Часто меняются материалы и задачи.
- К чистоте поверхности предъявляются стандартные требования.
- Вы хотите минимизировать первоначальные затраты и легко управлять складом инструмента.
Выбирайте монолитные фрезы, если:
- Вы работаете в автоматическом режиме (ЧПУ) на высоких скоростях.
- Требуется максимальная точность и чистота поверхности.
- Выполняются специфические операции (глубокие пазы, обработка твердых сплавов).
- Инструмент работает в условиях повышенной вибрации.
Заключение
Универсального ответа нет, но есть четкий тренд: сборный инструмент с механическим креплением пластин — это основа рентабельного современного производства. Он дает непревзойденную гибкость и низкую стоимость владения.
Монолитные фрезы — это высокоточный специализированный инструмент для решения конкретных сложных задач.
Правильная стратегия — это их грамотное сочетание. Используйте сборные фрезы для 80% черновых и получистовых работ, и держите на складе монолитные фрезы для тех 20% операций, где они действительно незаменимы.
В каталоге нашего магазина вы найдете оба типа инструмента от проверенных производителей. Наши специалисты помогут вам выбрать оптимальный инструмент для ваших целей. Оставляйте заявку!
