Метрическая, дюймовая, трубная: как определить шаг резьбы и выбрать правильный метчик

Ошибка в определении типа резьбы — частая причина порчи заготовок, поломки инструмента и непредвиденных простоев. Умение точно идентифицировать резьбу и подбирать соответствующий метчик — ключевой навык для любого мастера. В этом руководстве мы разберем, как отличить основные типы резьб и никогда не ошибаться в выборе метчика.

1. Основные типы резьб и их сферы применения

🔹 Метрическая резьба (М)

• Обозначение: М8, М10×1.5, М12
• Применение: машиностроение, станки, механизмы (90% применений)
• Стандарты: ГОСТ 8724-2002, ISO 261
• Угол профиля: 60°
• Измерение: шаг в мм, наружный диаметр в мм

🔹 Дюймовая резьба (")

• Обозначение: 1/4"-20, 3/8"-16, 1/2"-13
• Применение: оборудование из США/Великобритании, авиация, старые механизмы
• Стандарты: UNC (UNIFIED COARSE), UNF (UNIFIED FINE)
• Угол профиля: 60°
• Измерение: количество ниток на дюйм, диаметр в дюймах

🔹 Трубная резьба (G, R)

• Обозначение: G1/2", R3/4", 1/4" NPT
• Применение: трубопроводы, гидравлика, пневматика
• Стандарты: ГОСТ 6357-81, ISO 228, ANSI/ASME B1.20.1
• Угол профиля: 55° (Whitworth) или 60° (NPT)
• Измерение: условный проход в дюймах

2. Как определить тип резьбы: практические методы

✅ Метод 1: Измерение шага резьбовым шаблоном

• Для метрической резьбы: подбираем шаблон с шагом в мм (1.0, 1.5, 2.0 мм)
• Для дюймовой резьбы: считаем количество ниток на дюйм (20, 18, 16 TPI)
• Для трубной резьбы: используем специальный шаблон для 55°

✅ Метод 2: Измерение штангенциркулем

• Наружный диаметр:

  • Метрическая: М8 = 8.0 мм, М10 = 10.0 мм
  • Дюймовая: 1/4" = 6.35 мм, 1/2" = 12.7 мм
  • Трубная: G1/4" = 13.16 мм, G1/2" = 20.96 мм

✅ Метод 3: Сравнение с известным образцом

• Иметь эталонные образцы распространенных резьб
• Сравнивать визуально и на ощупь
• Особое внимание уделить углу профиля

3. Таблица для быстрой идентификации

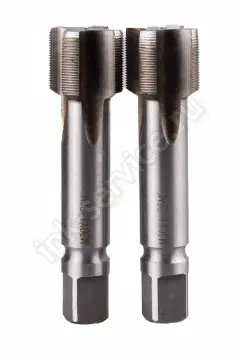

4. Как выбрать правильный метчик?

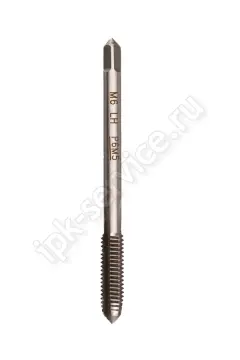

🔸 Для метрической резьбы:

• Маркировка: М8, М10×1.5
• Класс точности: H (нормальный), 6G (увеличенный зазор)
• Материал: HSS для стали, HSS-E для нержавейки

🔸 Для дюймовой резьбы:

• Маркировка: 1/4"-20, 3/8"-16
• Тип: UNC (крупный шаг), UNF (мелкий шаг)
• Особенности: проверять соответствие стандарту (ISO или ANSI)

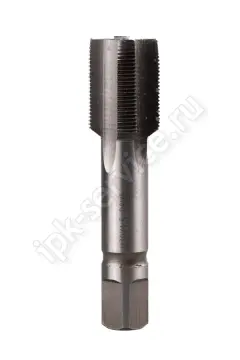

🔸 Для трубной резьбы:

• Маркировка: G1/2" (цилиндрическая), R1/2" (коническая)
• Класс точности: B (повышенный), A (нормальный)
• Особенности: учитывать угол 55° для Whitworth

5. Частые ошибки и их последствия

❌ Ошибка 1: Перепутать метрическую и дюймовую

• Результат: несовпадение шага, срыв резьбы
• Пример: М12 (1.75 мм) vs 1/2"-13 (1.95 мм)

❌ Ошибка 2: Игнорировать угол профиля

• Результат: неплотное прилегание, течь
• Пример: 60° (метрическая) vs 55° (трубная Whitworth)

❌ Ошибка 3: Неправильно определить диаметр

• Результат: невозможность сборки
• Пример: G1/4" (13.16 мм) vs M13 (13.0 мм)

6. Инструменты для идентификации резьбы

🔹 Обязательные:

• Резьбовой шаблон (метрический и дюймовый)
• Штангенциркуль с нониусом
• Лупа 5-10× для визуального контроля

🔹 Рекомендуемые:

• Микрометр для точного измерения
• Эталонные калибры-пробки
• Цифровой измерительный комплекс

7. Полезные советы

🔸 Совет 1: Создайте эталонную доску

• Закрепите образцы всех распространенных резьб
• Подпишите основные параметры
• Используйте для быстрого сравнения

🔸 Совет 2: Используйте мобильные приложения

• Screw Thread Data Calculator
• Tap And Drill Chart Calculator

🔸 Совет 3: При сомнениях измеряйте точно

• Измерьте диаметр в мм
• Определите шаг резьбовым шаблоном
• Сравните с табличными значениями

8. Где купить качественные метчики?

Вывод: Правильное определение типа резьбы — основа качественной работы. Всегда начинайте с точных измерений, используйте шаблоны и сравнивайте с эталонами. Помните: метрическая — шаг в мм, дюймовая — ниток на дюйм, трубная — условный проход в дюймах.
