Выбирая сверло, важно понимать его маркировку – она содержит информацию о материале, диаметре, классе точности и других характеристиках. В этой статье мы разберем, как расшифровать обозначения на сверлах, что означают цифры и буквы, и как выбрать правильный инструмент для работы.
1. Основные типы маркировки сверл
Выбрать сверло по размерам, хвостовику и марке стали: каталог свёрл.
Маркировка зависит от:
✔ Страны-производителя (ГОСТ, DIN, ISO)
✔ Материала сверла (HSS, Co, ТС)
✔ Типа обработки (обычное, глубокое, ступенчатое)
Рассмотрим самые распространенные обозначения.
2. Маркировка по ГОСТ (российский стандарт)
✅ 2.1. Основные элементы маркировки
Формат: Диаметр + Материал + Точность + Доп. обозначения

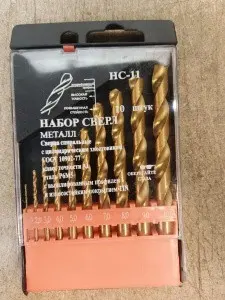

Пример: Р6М5К5 8.0 ГОСТ 10902-77
- Р6М5К5 – быстрорежущая сталь с 5% кобальта
- 8.0 – диаметр 8 мм
- ГОСТ 10902-77 – стандарт производства
✅ 2.2. Буквенные обозначения материалов
| Марка стали | Состав | Применение |
| Р6М5 | Вольфрам + молибден | Универсальные сверла |
| Р6М5К5 | С добавкой кобальта | Нержавейка, жаропрочные сплавы |
| Р18 | Высоколегированная сталь | Твердые металлы |
| У10 | Углеродистая сталь | Мягкие металлы, дерево |
✅ 2.3. Классы точности
- А1 – повышенная точность (допуск ±0.05 мм)
- В1 – нормальная точность (±0.1 мм)
- Н – черновые работы (±0.2 мм)
3. Международная маркировка (DIN, ISO)
✅ 3.1. Материалы
| Обозначение | Расшифровка |
| HSS | Быстрорежущая сталь (High Speed Steel) |
| HSS-R | HSS с дополнительной закалкой |
| HSS-G | Шлифованная поверхность (высокая точность) |
| HSS-Co | С добавкой кобальта (5-8%) |
| HSS-E | Аналог HSS-Co (европейская маркировка) |
| ТС | Твердый сплав (Carbide) |
✅ 3.2. Цветовая маркировка

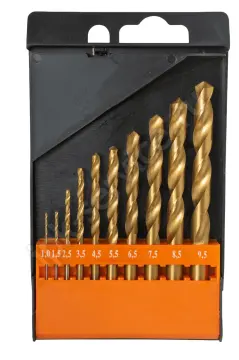

- Золотистый – TiN-покрытие (износостойкость)
- Черный – оксидная пленка (защита от коррозии)
- Серый – без покрытия (обычная HSS)
4. Дополнительные обозначения
🔹 4.1. Угол заточки
- 118° – стандартный (универсальный)
- 135° – для твердых металлов
🔹 4.2. Тип хвостовика
- Цилиндрический – обозначается диаметром (например, 8 мм)
- Конус Морзе – КМ1, КМ2, КМ3
- Шестигранный (Hex) – 1/4", 3/8"
🔹 4.3. Покрытия
- TiN – золотистый цвет, +30% стойкости
- TiAlN – фиолетовый, +50% стойкости
- AlCrN – темно-серый, для высоких температур
5. Как выбрать сверло по маркировке?
🔸 Для алюминия, меди, мягкой стали:
- HSS, Р6М5 (без кобальта)
- Угол заточки 118°
🔸 Для нержавейки, титана:
- HSS-Co, Р6М5К5 (с кобальтом)
- Угол заточки 135°
🔸 Для закаленной стали, чугуна:
- Твердосплавные (ТС, Carbide)
- Покрытие TiAlN
6. Где купить качественные сверла с правильной маркировкой?
В нашем магазине представлен широкий выбор сверл по металлу:
🔹 HSS, HSS-Co, ТС
🔹 С покрытием TiN, TiAlN
🔹 По ГОСТ и DIN
Вывод: Зная маркировку сверл, вы сможете подобрать инструмент под конкретный материал и условия работы. Обращайте внимание на материал, класс точности и покрытие – это гарантирует долгий срок службы сверла.
