Как подобрать подшипник по размерам: полное руководство для инженеров, механиков и снабженцев

Подшипники являются одним из ключевых элементов практически любого промышленного оборудования. Электродвигатели, насосы, компрессоры, редукторы, станки, конвейеры и транспортные системы используют подшипниковые узлы для снижения трения и обеспечения плавного вращения валов.

На практике специалисты часто сталкиваются с ситуацией, когда необходимо заменить изношенный подшипник, а маркировка стерлась, отсутствует документация на оборудование или требуется подобрать аналог продукции конкретного производителя. В таких случаях возникает вопрос: как подобрать подшипник по размерам правильно, чтобы избежать преждевременного выхода оборудования из строя?

Неправильно подобранный подшипник может привести к:

• повышенной вибрации;
• перегреву узла;
• ускоренному износу посадочных мест;
• увеличению нагрузки на вал;
• снижению ресурса оборудования;
• дорогостоящим аварийным остановкам производства.

В данной статье специалисты ИПК-Сервис подробно рассмотрят методы определения размеров подшипников, расшифровку маркировок, подбор аналогов и наиболее распространенные ошибки.

Какие размеры подшипника необходимо знать

Для правильного подбора необходимо определить три основных размера.

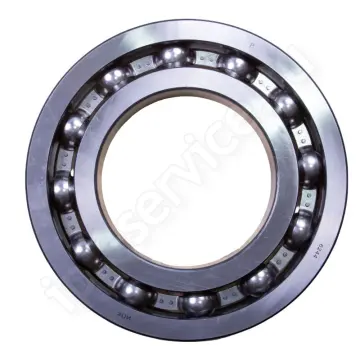

Внутренний диаметр (d)

Внутренний диаметр — это размер отверстия внутреннего кольца подшипника, через которое проходит вал.

Именно этот параметр определяет возможность установки подшипника на конкретный вал.

Пример:

Если диаметр вала составляет 25 мм, внутренний диаметр подшипника также должен быть 25 мм.

Наружный диаметр (D)

Наружный диаметр определяет размер посадки подшипника в корпусе.

Даже незначительное отклонение может привести к:

• проворачиванию наружного кольца;
• повреждению корпуса;
• возникновению вибраций.

Ширина подшипника (B)

Ширина определяет осевой размер подшипника.

Если ширина будет отличаться от штатной:

• изменится положение вала;
• появится перекос;
• могут возникнуть проблемы с уплотнениями.

Дополнительные параметры

Помимо основных размеров необходимо учитывать:

• радиус фаски (r);
• класс точности;
• внутренний зазор;
• тип уплотнения;
• грузоподъемность;
• максимально допустимую частоту вращения.

Основные обозначения размеров

Как определить размеры подшипника самостоятельно

Если маркировка отсутствует, размеры можно определить путем измерения.

Измерение штангенциркулем

Для большинства задач достаточно качественного штангенциркуля.

Измеряются:

Шаг 1

Внутренний диаметр.

Измерьте отверстие внутреннего кольца.

Шаг 2

Наружный диаметр.

Измерьте внешнюю поверхность наружного кольца.

Шаг 3

Ширина.

Измерьте толщину подшипника между торцами.

Измерение микрометром

Для высокоточных подшипников рекомендуется использовать микрометр.

Это особенно важно для:

• шпиндельных узлов;
• высокоскоростных станков;
• измерительного оборудования.

Когда размеры отличаются от номинальных

После длительной эксплуатации возможно:

• изнашивание колец;
• коррозия;
• механические повреждения;
• деформация посадочных мест.

Поэтому измерения рекомендуется проводить после очистки детали.

Как подобрать подшипник по маркировке

Маркировка содержит практически всю необходимую информацию.

Рассмотрим популярные примеры.

Подшипник 6205

Расшифровка:

• 6 — радиальный шариковый подшипник;
• 2 — серия размеров;
• 05 — внутренний диаметр 25 мм.

Размеры:

25 × 52 × 15 мм.

Подшипник 6204

Размеры:

20 × 47 × 14 мм.

Часто применяется в:

• электродвигателях;
• насосах;
• вентиляторах.

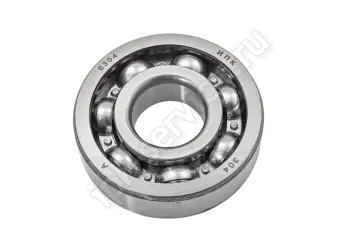

Подшипник 6305

Размеры:

25 × 62 × 17 мм.

Используется при повышенных нагрузках.

Подшипник 22212

Тип:

сферический роликовый.

Размеры:

60 × 110 × 28 мм.

Применение:

• редукторы;
• дробилки;
• тяжелое промышленное оборудование.

Подшипник UC205

Корпусной подшипник.

Размеры:

25 × 52 × 34,1 мм.

Применяется в:

• сельскохозяйственной технике;
• конвейерах;
• деревообрабатывающем оборудовании.

Как подобрать аналог подшипника по размерам

Одной из самых востребованных задач является подбор аналога.

Например, необходимо заменить дорогостоящий подшипник SKF на более доступное решение.

Основное правило:

Размеры должны совпадать полностью.

Необходимо проверить:

• d;
• D;
• B;
• тип конструкции;
• класс точности;
• зазор;
• тип уплотнения.

Пример аналогов

Однако даже при совпадении размеров необходимо учитывать условия эксплуатации.

Например, для высокоскоростного шпинделя станка не всегда подойдет бюджетный аналог, несмотря на одинаковые размеры.

Когда аналог использовать нельзя

Замена не рекомендуется в следующих случаях:

• высокоточные станки;
• авиационная техника;
• оборудование с критической нагрузкой;
• высокотемпературные узлы;
• специальные подшипники с нестандартными зазорами.

В подобных ситуациях лучше использовать оригинальные изделия или консультироваться со специалистами.

Таблица распространённых размеров подшипников

Ниже приведены популярные типоразмеры, которые часто встречаются в электродвигателях, насосах, вентиляторах, редукторах, станках, роликовых механизмах и промышленном оборудовании. Таблица поможет быстро сориентироваться, если нужно выполнить подбор подшипника по размерам или проверить маркировку старой детали.

Эта таблица не заменяет полноценный каталог подшипников, но помогает быстро проверить базовые размеры. При подборе аналога подшипника по размерам важно не ограничиваться только тремя параметрами d, D и B. Для ответственных узлов нужно также учитывать нагрузку, скорость вращения, уплотнение, зазор и условия работы.

Как подобрать подшипник по диаметру вала и корпуса

Иногда старый подшипник отсутствует или повреждён настолько, что измерить его невозможно. В этом случае подбор выполняют по посадочным местам: валу и корпусу.

Подбор по валу

Если известен диаметр вала, можно определить внутренний диаметр подшипника. Например:

• вал 20 мм — подшипники с внутренним диаметром 20 мм;
• вал 25 мм — подшипники с внутренним диаметром 25 мм;
• вал 30 мм — подшипники с внутренним диаметром 30 мм;
• вал 40 мм — подшипники с внутренним диаметром 40 мм.

Но только внутреннего диаметра недостаточно. Подшипников с отверстием 25 мм может быть несколько: 6005, 6205, 6305, UC205, 30205 и другие. Они отличаются наружным диаметром, шириной, конструкцией и допустимой нагрузкой.

Подбор по корпусу

Наружный диаметр подшипника должен соответствовать посадочному месту в корпусе. Если корпус рассчитан на наружный диаметр 52 мм, подшипник с наружным диаметром 47 или 62 мм без переделки узла установить нельзя.

Важно проверить состояние посадочного места. Если корпус изношен, новый подшипник может иметь правильный размер, но всё равно будет работать некорректно из-за неплотной посадки.

Подбор по ширине

Ширина влияет на положение вала, стопорных колец, крышек, сальников и других элементов узла. Если установить подшипник другой ширины, может нарушиться геометрия всего механизма.

Например, у подшипника 6205 размер 25 × 52 × 15 мм, а у 6305 — 25 × 62 × 17 мм. Внутренний диаметр одинаковый, но заменить один другим без изменения корпуса невозможно.

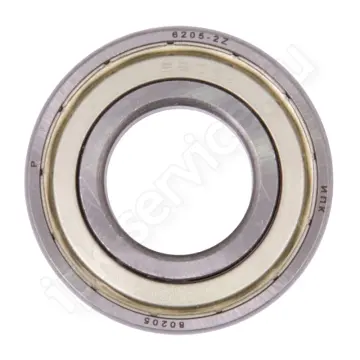

Что означают уплотнения 2RS, ZZ, Z, RS и открытое исполнение

При подборе подшипника по размерам часто встречается ситуация, когда основная маркировка совпадает, но отличаются дополнительные обозначения: 6205, 6205-ZZ, 6205-2RS, 6205-RS. Это не одно и то же исполнение.

Для электродвигателей часто используют закрытые подшипники 2RS или ZZ. Для узлов, где предусмотрена централизованная смазка, могут применяться открытые исполнения. Для пыльной среды, деревообработки, сельхозтехники и конвейеров чаще выбирают 2RS.

Почему совпадение размеров ещё не гарантирует правильный выбор

Подбор подшипника по размерам — важный первый этап, но не единственный. В промышленном оборудовании два подшипника с одинаковыми габаритами могут иметь разный ресурс.

Нагрузка

Одинаковый размер не означает одинаковую грузоподъёмность. Шариковый радиальный подшипник и роликовый подшипник могут иметь разные возможности по восприятию радиальных и осевых нагрузок.

Если узел работает под высокой нагрузкой, замена на более слабый аналог приведёт к быстрому разрушению дорожек качения.

Частота вращения

Для высокоскоростных узлов критичны точность изготовления, качество сепаратора, тип смазки и тепловой режим. Подшипник, который подходит для медленного конвейера, может не подойти для шпинделя станка.

Температура

В насосах, вентиляторах, печном оборудовании и электродвигателях подшипники могут работать при повышенной температуре. В таких случаях нужно учитывать внутренний зазор, смазку и материал сепаратора.

Загрязнённость среды

Для пыльной или влажной среды важны уплотнения. Открытый подшипник может быстро выйти из строя, даже если его размеры полностью совпадают.

Точность узла

Для шпинделей, измерительного оборудования и высокоточных станков важен класс точности. Замена точного подшипника стандартным может привести к биению, вибрации и ухудшению качества обработки.

Типичные ошибки при подборе подшипников

Ниже перечислены ошибки, с которыми часто сталкиваются механики, снабженцы и специалисты по ремонту оборудования.

1. Подбор только по внутреннему диаметру

Самая распространённая ошибка — ориентироваться только на диаметр вала. Например, если вал 25 мм, это не значит, что подойдет любой подшипник с внутренним диаметром 25 мм. Нужно учитывать наружный диаметр, ширину и тип конструкции.

2. Игнорирование ширины

Даже разница в 1–2 мм может изменить положение вала или мешать установке крышки, стопорного кольца или сальника.

3. Неверное измерение изношенного подшипника

Если кольца повреждены или деформированы, измерения могут быть неточными. Перед замером подшипник нужно очистить, а при сильном износе лучше дополнительно измерить посадочные места.

4. Путаница между открытым, ZZ и 2RS

Подшипник 6205 и 6205-2RS имеют одинаковые основные размеры, но разные условия применения. В грязной или влажной среде открытый подшипник может быстро выйти из строя.

5. Замена роликового подшипника шариковым

Если размеры похожи, это не означает взаимозаменяемость. Роликовые подшипники обычно рассчитаны на другие нагрузки, чем шариковые.

6. Игнорирование внутреннего зазора

Обозначения C3, C4 и другие важны для узлов с нагревом, высокими оборотами и плотными посадками. Неправильный зазор может привести к перегреву.

7. Выбор самого дешёвого аналога

Низкая цена не всегда означает экономию. Если подшипник работает в ответственном узле, преждевременный отказ может стоить значительно дороже разницы в цене.

8. Отсутствие проверки производителя

На рынке встречаются подделки известных брендов. Для SKF, FAG, NSK, NTN, KOYO и TIMKEN важно закупать продукцию у проверенных поставщиков.

9. Неправильная посадка

Даже правильно подобранный подшипник не будет работать долго, если вал или корпус имеют износ, овальность, задиры или неправильный натяг.

10. Отсутствие учёта условий эксплуатации

Подшипник для сухого чистого помещения и подшипник для пыльного производства — не одно и то же. Важно учитывать температуру, влажность, вибрацию, нагрузку и доступность обслуживания.

11. Подбор без учёта смазки

Для закрытых подшипников смазка уже заложена производителем. Для открытых исполнений необходимо обеспечить правильный тип и периодичность смазывания.

12. Отказ от консультации в сложных случаях

Если оборудование дорогое, импортное или работает без резервирования, подбор лучше согласовать со специалистом. Это снижает риск ошибки и простоя.

Как подобрать подшипник для электродвигателя

Электродвигатели — одна из самых частых категорий оборудования, где требуется замена подшипников. Здесь особенно важны низкий уровень шума, точность, устойчивость к нагреву и правильный зазор.

При подборе нужно учитывать:

• мощность двигателя;
• частоту вращения;
• температуру работы;
• тип посадки;
• наличие уплотнений;
• требования по шуму;
• исполнение подшипника.

Для небольших электродвигателей часто применяются радиальные шариковые подшипники серий 6000, 6200 и 6300. Например, 6204, 6205, 6305. Если двигатель работает с повышенной температурой или плотной посадкой, может потребоваться увеличенный внутренний зазор C3.

Как подобрать подшипник для насоса

В насосах подшипники работают в условиях радиальных и осевых нагрузок, возможной вибрации, нагрева и воздействия влаги. Ошибка при подборе может привести не только к шуму, но и к повреждению вала или уплотнений.

При подборе для насоса важно проверить:

• тип насоса;
• частоту вращения;
• рабочую температуру;
• наличие осевой нагрузки;
• условия смазки;
• герметичность узла.

Если насос работает в загрязнённой или влажной среде, часто предпочтительны закрытые исполнения или специальные решения с повышенной защитой.

Как подобрать подшипник для редуктора

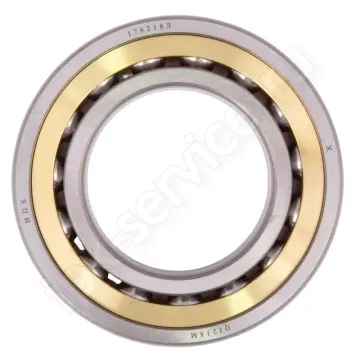

Редукторы обычно работают с повышенными нагрузками. В них могут использоваться шариковые, роликовые, конические и сферические подшипники. Подбирать замену только по размерам особенно рискованно.

Нужно учитывать:

• направление нагрузки;
• момент на валу;
• частоту вращения;
• тип смазки;
• температуру масла;
• наличие ударных нагрузок;
• точность посадок.

Для редукторов часто применяются роликовые и конические подшипники, поскольку они лучше воспринимают повышенные нагрузки по сравнению с обычными шариковыми подшипниками.

В каких случаях лучше обратиться к специалистам

Самостоятельный подбор возможен, если маркировка читается, размеры стандартные, а узел не является критически важным. Но есть ситуации, когда лучше не рисковать.

К специалистам стоит обратиться, если:

• маркировка полностью стерлась;
• подшипник имеет нестандартные размеры;
• оборудование импортное и нет документации;
• требуется подобрать аналог SKF, FAG, NSK, NTN, KOYO или TIMKEN;
• узел работает при высокой температуре;
• есть сильные вибрации или ударные нагрузки;
• требуется подобрать подшипник для станка, редуктора, насоса или электродвигателя;
• нужен российский аналог импортного подшипника;
• требуется коммерческое предложение для предприятия;
• нужно подобрать сразу много позиций по спецификации.

В таких случаях лучше передать специалисту маркировку, размеры, фото подшипника, фото узла и описание условий эксплуатации.

Подбор подшипников в ИПК-Сервис

ИПК-Сервис помогает подобрать подшипники по размерам, маркировке, производителю и условиям эксплуатации. Это особенно удобно, когда нужно быстро найти замену, аналог или несколько вариантов по цене и сроку поставки.

Специалисты могут помочь:

• определить подшипник по размерам d, D и B;
• подобрать аналог SKF, FAG, NSK, NTN, KOYO, TIMKEN и других брендов;
• найти российский или импортный аналог;
• проверить наличие популярных типоразмеров;
• подобрать решение для электродвигателя, насоса, редуктора, станка или промышленного оборудования;
• подготовить коммерческое предложение для снабжения.

Чтобы ускорить подбор, желательно отправить:

• маркировку подшипника;
• размеры;
• фото старого подшипника;
• фото посадочного узла;
• количество;
• условия эксплуатации;
• желаемый срок поставки.

Заключение

Подбор подшипника по размерам начинается с трёх базовых параметров: внутреннего диаметра, наружного диаметра и ширины. Но для правильной замены этого недостаточно. Необходимо также учитывать тип конструкции, уплотнение, класс точности, зазор, нагрузку, частоту вращения и условия эксплуатации.

Если подшипник установлен в простом и неответственном узле, его можно подобрать по маркировке или основным размерам. Но для станков, редукторов, насосов, электродвигателей и промышленного оборудования лучше проверять совместимость более тщательно.

Грамотный подбор снижает риск простоев, увеличивает ресурс оборудования и помогает избежать лишних затрат на повторный ремонт.

Если вы не уверены в маркировке или не можете определить аналог, оставьте заявку на бесплатную консультацию. Специалисты ООО "ИПК" помогут подобрать подшипник по размерам, предложат варианты по наличию и подготовят коммерческое предложение.
