Как читать обозначения на твердосплавных пластинах: полный гид по маркировке

Твердосплавные пластины - основной режущий элемент современного металлорежущего инструмента. Их маркировка содержит всю необходимую информацию о геометрии, материале и условиях применения. Давайте разберемся, как правильно расшифровывать эти обозначения.

1. Стандарты маркировки

Существует две основных системы обозначений:

ISO 1832 - международный стандарт
Система ANSI (американская)

В России чаще применяется система, близкая к ISO с дополнительными обозначениями по ГОСТ.

2. Расшифровка по ISO 1832

Стандартное обозначение состоит из 9 позиций. Рассмотрим на примере следующей пластины:

SNMG120408-BR-HS7120

Разберем по частям:

2.1. Форма пластины (1-я позиция)

SNMG120408-BR-HS7120

Буква	Форма	Угол при вершине
T	Треугольная	60°
S	Квадратная	90°
C	Ромбическая 80°	80°
D	Ромбическая 55°	55°
V	Ромбическая 35°	35°
M	Ромбическая 86°	86°
E	Ромбическая 75°	75°
R	Круглая	-
H	Шестигранная	120°
O	Восьмигранная	135°
P	Пятигранная	108°
W	Тригональная	80°
L	Прямоугольная	90°
A	Параллелограмм 85°	85°
B	Параллелограмм 82°	82°
K	Параллелограмм 55°	55°

В нашем примере первая буква S в маркировке говорит о квадратной форме пластины.

2.2. Задний угол (2-я позиция)

SNMG120408-BR-HS7120

Буква	Задний угол
N	0°
A	3°
B	5°
C	7°
P	11°
D	15°
E	20°
F	25°
G	30°
O	другие углы

Вторая буква N в маркировке пластины в нашем примере говорит о заднем угле в 0°.

2.3. Класс точности (допуски) (3-я позиция)

SNMG120408-BR-HS7120

Обозначает класс точности изготовления (от A - высший до U - черновой).

Класс	d (±мм)	m (±мм)	t (±мм)
A	±0,025	±0,006	±0,025
C	±0,025	±0,013	±0,025
H	±0,013	±0,013	±0,025
E	±0,025	±0,025	±0,025
G	±0,025	±0,025	±0,13
J	±0,05≈±0,15	±0,006	±0,025
K	±0,05≈±0,15	±0,013	±0,025
L	±0,05≈±0,15	±0,025	±0,025
M	±0,05≈±0,15	±0,08≈±0,20	±0,13
N	±0,05≈+0,15	±0,08≈+0,18	±0,025
U	±0,08≈±0,25	±0,13≈+0,38	±0,13

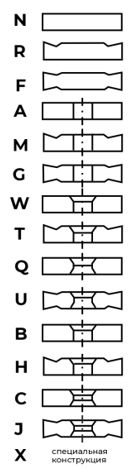

2.4. Тип крепления (4-я позиция)

SNMG120408-BR-HS7120

2.5. Длина режущей кромки (5-я позиции)

SNMG120408-BR-HS7120

D, мм	C	D	R	S	T	V	W
3,97	S4	04	03	03	06	-	-
4,76	04	05	04	03	08	08	53
5,56	05	06	05	05	09	09	03
6,00	-	-	06	-	-	-	-
6,35	06	07	06	06	11	11	04
7,94	08	09	07	07	13	13	05
8,00	-	-	08	-	-	-	-
9,52	09	11	09	09	16	16	06
10,00	-	-	10	-	-	-	-
11,11	11	13	11	11	19	19	07
12,00	-	-	12	-	-	-	-
12,70	12	15	12	12	22	22	08
14,29	14	17	14	14	24	24	09
15,88	16	19	15	15	27	27	10
16,00	-	-	16	-	-	-	-
17,46	17	21	17	17	30	30	11
19,05	19	23	19	19	33	33	13
20,00	-	-	20	-	-	-	-
22,22	22	27	22	22	38	38	15
25,00	-	-	25	-	-	-	-
25,40	25	31	25	25	44	44	17
31,75	32	38	31	31	54	54	21
32,00	-	-	32	-	-	-	-

Для нашего примера длина режущей кромки с индексом 12 равна 12.7 мм

2.6. Толщина пластины (6-я позиция)

SNMG120408-BR-HS7120

Обозначение	Толщина, мм
-	0,79
Τ0	1,00
01	1,59
T1	1,98
02	2,38
03	3,18
T3	3,97
04	4,76
05	5,56
06	6,35
07	7,94
9	9,52
11	11,11
12	12,70

Таким образом, толщина пластины для нашего примера с индексом 04 равна 4.76 мм

2.7. Радиус скругления (7-я позиция)

SNMG120408-BR-HS7120

Указывается в десятых долях мм (для нашего примера индекс 08 равен 0.8 мм).

Обозначение	Радиус скругления, мм
X0	0,04
01	0,1
02	0,2
04	0,4
08	0,8
12	1,2
16	1,6
20	2,0
24	2,4
28	2,8
32	3,2
00	круглая
М0	круглая
-	круглая

2.8. Стружколом (8-я позиция)

SNMG120408-BR-HS7120

Обозначается буквенно-цифровым кодом (например, BR). Данное обозначение разнится для пластин разных производителей, поэтому представить здесь полный перечень невозможно.

2.9. Марка твердого сплава (9-я позиция)

SNMG120408-BR-HS7120

Для данного примера марка сплава - HS7120.

3. Дополнительные обозначения

Производители иногда добавляют:

Покрытие (TiN, TiAlN, AlCrN)
Направление резания (R - правое, L - левое, N - нейтральное)
Серия (у каждого бренда своя система)
Дата производства

4. Пример расшифровки

Возьмем пластину CNMG120408-GM-HS8225:

C - ромбическая 80°
N - задний угол 0°
M - с отверстием и стружколомом
G - тип крепления
12 - длина режущей кромки 12.7 мм
04 - толщина 4.76 мм
08 - радиус при вершине 0.8 мм
GM - тип стружколома
HS8225 - сплав

5. Советы по выбору

Всегда проверяйте соответствие системы обозначений
Обращайте внимание на марку твердого сплава
Учитывайте тип обработки (чистовая/черновая)
Сверяйтесь с каталогами производителей

Важно: У разных производителей могут быть небольшие отличия в маркировке.

6. Где купить качественные твердосплавные пластины?

В нашем магазине представлены пластины всех основных типов с подробными техническими характеристиками. Поможем подобрать оптимальный вариант под ваши задачи, оставляйте заявку на бесплатную консультацию!
