Инструмент для точного монтажа: угломеры, угольники, уровни, микрометры. Как проверить точность

В мире профессионального монтажа, сборки и ремонта разница между «примерно» и «точно» измеряется не только миллиметрами, но и последствиями: вибрацией, ускоренным износом, поломкой узла. На смену глазомеру приходит инструмент для точного монтажа — семейство приборов, которые превращают интуицию в конкретные цифры. Без них невозможна качественная установка станка, сборка металлоконструкции или ремонт двигателя.

В этой статье мы разберем четыре ключевых типа измерительных инструментов: угломеры, угольники, уровни и микрометры, объясним, для каких задач они предназначены и, что критически важно, как самостоятельно проверить их точность перед ответственной работой.

1. Угломеры: для измерения и построения произвольных углов

Назначение: измерение углов между поверхностями, перенос заданного угла на заготовку, проверка геометрии (например, конусности).

Основные типы:

• Механические (нониусные): имеют основную шкалу и нониус для отсчета минут. Точность до 5 угловых минут (0.08°). Классика для слесарных и столярных работ.
• Магнитные цифровые (электронные): оснащены ЖК-дисплеем, часто имеют магнитное основание для фиксации на металле. Точность до 0.1° или выше. Удобны для частого использования, обнуление в любом положении.
• Оптические и лазерные: применяются для высокоточных измерений в машиностроении и при наладке оборудования.

Как проверить точность угломера?

1. Проверка «на 0°»: плотно прижмите основание и линейку угломера к эталонной поверхности (например, к поверочной плите или качественному заводскому угольнику). Показание должно быть 0°00'.
2. Проверка на 90° (и других фиксированных углах): используйте поверочный угольник 1-го класса точности. Установите угломер во внутренний или внешний угол эталона. Отклонение показывает погрешность инструмента.
3. Взаимная проверка: установите любой угол на одном угломере и перенесите его на второй, заведомо точный. Расхождение — погрешность проверяемого прибора.

2. Угольники (поверочные, лекальные): эталон прямого угла

Назначение: проверка перпендикулярности, нанесение разметочных линий под 90°, контроль установки деталей на станке.

Основные типы:

• Литой лекальный угольник (с широким основанием): используется для проверки перпендикулярности и в качестве упора при разметке.
• Разметочный угольник (с линейкой): сочетает в себе угольник и линейку для разметки.
• Цилиндрический угольник: высокоточный эталон в виде цилиндра, позволяет проверять угольники и углы на просвет.

Как проверить точность угольника? (Метод «на просвет» - метод световой щели)
Это главный метод, требующий эталонной плиты и хорошего освещения.

1. Очистите рабочую кромку угольника и эталонную поверочную плиту.
2. Приложите угольник широкой стороной к плите.
3. Поднесите комбинацию к источнику света и смотрите вдоль линии контакта сверху вниз.
4. Если угол неточен, между плитой и ребром угольника будет видна равномерная световая щель по всей длине. Если щель клинообразная (расширяется к одному концу) — это говорит о прямолинейности, но не об угле в 90°.
5. Для полной проверки нужно приложить угольник к плите обеими рабочими гранями.

3. Уровни (ватерпасы): определение горизонтали и вертикали

Назначение: выверка оборудования, монтаж конструкций, строительные работы.

Основные типы:

• Пузырьковый (рамный): имеет одну или несколько (2-3) ампул с пузырьком для проверки горизонтали, вертикали и иногда угла в 45°. Цена деления ампулы (например, 0.5 мм/м) определяет точность.
• Магнитный уровень: имеет встроенные магниты для фиксации на металлических поверхностях (трубы, швеллеры, станки).
• Цифровой (электронный): измеряет угол наклона с выводом на дисплей. Часто имеет звуковую индикацию и функцию запоминания.

Как проверить точность уровня?
Проверка горизонтальной ампулы:

1. Положите уровень на ровную, предположительно горизонтальную поверхность.
2. Запомните положение пузырька.
3. Разверните уровень на 180° точно вокруг его продольной оси и снова положите на то же место.
4. Если уровень точный, пузырек займет то же самое положение. Если сместился — погрешность равна половине этого смещения.

Проверка вертикальной ампулы:

1. Прижмите уровень к ровной вертикальной поверхности (например, к несущей колонне), выровняйте пузырек по центру.
2. Отметьте на поверхности контур уровня.
3. Переверните уровень слева направо и приложите к тому же контуру.
4. Пузырек должен остаться в центре. Отклонение указывает на погрешность.

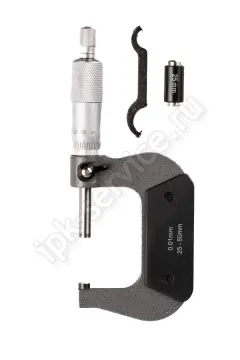

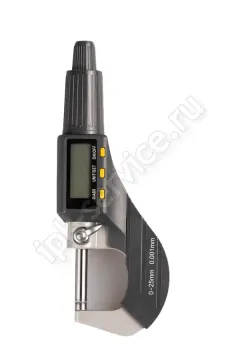

4. Микрометры: эталон точности для линейных размеров

Назначение: высокоточное (до 0.01 мм или 0.001 мм) измерение толщины, диаметра валов, отверстий (микрометрическим нутромером).

Как проверить точность микрометра?
Проверка выполняется с помощью концевых мер длины (плиток), но есть и бытовой метод.

1. Проверка «на 0»: аккуратно, без усилия, сведите измерительные поверхности микрометра (гладкий микрометр) или установите в струбцину мерительные наконечники. Барабан должен показывать «0». Любое отклонение — это систематическая погрешность, которую нужно запомнить и учитывать в измерениях.
2. Проверка в диапазоне: идеально — с помощью набора мерных плиток разной длины. Измерьте плитку известного размера (например, 5.00 мм, 10.00 мм). Отклонение показаний микрометра от номинала плитки — погрешность на данном участке шкалы.
3. Проверка плоскостности и параллельности измерительных поверхностей: для гладких микрометров можно использовать отполированную пластину (например, от другого точного инструмента). Зажмите ее между пяткой и шпинделем и наблюдайте за просветом. Отсутствие световой щели — признак хорошего состояния поверхностей.

Заключение: доверяй, но поверяй

Точный измерительный инструмент — основа качества. Но его точность не вечна. Вибрации, падения, температурные перепады и естественный износ со временем вносят погрешности.

Регулярная поверка (даже такая простая, как описанные методы) — не педантичность, а профессиональная необходимость. Она позволяет вовремя выявить проблему, откалибровать инструмент или отправить его в сервис, предотвратив выпуск бракованной продукции или неправильный монтаж дорогостоящего оборудования.

Инвестируя в качественные угломеры, угольники, уровни и микрометры, вы инвестируете в предсказуемый и безупречный результат своей работы.
