В современном металлообрабатывающем оборудовании выбор патрона - критически важное решение, влияющее на точность и производительность. Давайте детально разберем особенности двух основных типов зажимных устройств.
Принцип действия: кулачковый зажим с помощью ключа или рычага
Сила зажима: 0.5-3 тонны (зависит от размера)
Биение: 0.02-0.05 мм
Средний срок службы: 3-5 лет при интенсивной эксплуатации
Принцип действия: давление жидкости через поршневую систему
Сила зажима: 3-8 тонн
Биение: 0.003-0.01 мм
Ресурс: 5-8 лет благодаря отсутствию трущихся металлических деталей
| Параметр | Механические | Гидравлические |
| Точность | Средняя (0.02-0.05 мм) | Высокая (0.003-0.01 мм) |
| Сила зажима | До 3 т | До 8 т |
| Скорость смены | 30-60 сек | 10-15 сек |
| Вибрация | Выше на 20-30% | Минимальная |
| Стоимость | $200-800 | $800-3000 |
| Ремонтопригодность | Высокая | Требуется спецоборудование |
| Энергопотребление | Нет | До 0.5 кВт |
Для универсальных токарных станков - когда важна ремонтопригодность
При ограниченном бюджете - начальная стоимость ниже в 3-4 раза
Для черновой обработки - где не требуется высокая точность
В условиях отсутствия гидравлики - не требует дополнительных систем
Лучшие модели:
RÖHM Supra (Германия)
Kitagawa B208 (Япония)
Станкоимпорт ПК-125 (Россия)
Высокоточная обработка (авиакомпоненты, медицинские изделия)
Скоростное фрезерование (обороты выше 8000 об/мин)
Автоматизированные линии - быстрая смена инструмента
Обработка сложных профилей - минимальное биение
Топ-производители:
Hainbuch (Германия)
SMW Autoblok (Италия)
Nikken (Япония)
"Гидравлика всегда лучше" - для многих операций механические дают сопоставимый результат за меньшие деньги
"Гидропатроны не ремонтируются" - современные модели имеют модульную конструкцию
"Механика устарела" - 60% станков в мире до сих пор используют механические системы
"Гидравлика сложна в обслуживании" - новые модели требуют внимания раз в 2 года
"Разница в точности незаметна" - при обработке прецизионных деталей разница критична
Для механических:
Смазывайте кулачки каждые 200 часов работы
Проверяйте износ кулачков ежеквартально
Используйте только родные ключи
Для гидравлических:
Контролируйте уровень и чистоту масла
Раз в год меняйте уплотнительные кольца
Не превышайте рабочее давление
Гибридные системы - сочетание гидравлики и механики
"Умные" патроны с датчиками контроля зажима
Быстросъемные системы для Industry 4.0
Экологичные гидравлические жидкости на растительной основе

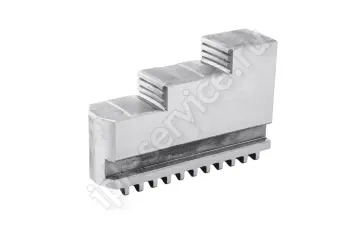

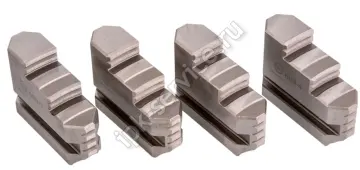

Наш магазин предлагает широкий выбор механических токарных патронов и кулачков для них.
Оставьте заявку - наш технолог бесплатно подберет оптимальное решение!
