Станочная оснастка: выбор патронов, тисков и прижимов

Станочная оснастка: выбор патронов, тисков и прижимов

Оснастка удерживает и позиционирует инструмент или заготовку. Её выбирают как часть технологической системы: станок, сборка, деталь, траектория и силы резания должны быть согласованы. Даже дорогой инструмент не компенсирует неподходящее закрепление.

Инструментальная и зажимная оснастка

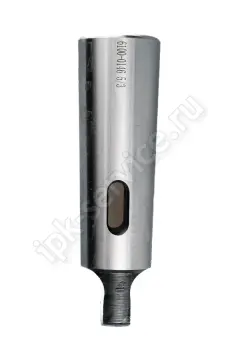

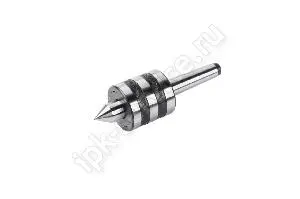

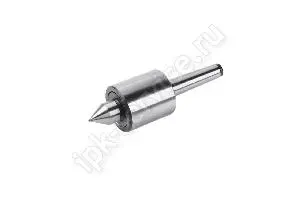

Патроны, оправки, цанги и переходные элементы крепят инструмент. Тиски, прижимы, патроны для заготовок и специальные приспособления базируют деталь. Эти группы решают разные задачи, но связаны общей жёсткостью и доступом. Название «универсальная оснастка» не гарантирует совместимость с любым столом или шпинделем.

Патрон и хвостовик

Проверьте интерфейс шпинделя, размер и исполнение конуса, штревель или другой элемент удержания, вылет и допустимые обороты. Для цанги важны серия и диапазон зажима фактического хвостовика. Похожая конусность не означает взаимозаменяемости BT, SK, HSK и других систем. Сверяйте чертёж и руководство станка.

Тиски: доступ и деформация

Ширина губок не равна раскрытию; поворотная база увеличивает высоту установки. Проверьте ход по Z, крепление к столу, направление сил и опоры. Для тонкой детали оцените деформацию при зажиме и после освобождения. Повторяемость оснастки не является автоматической точностью всех обработанных поверхностей.

Наборы прижимов: какие размеры нужны

Уточните ширину входа, размеры полости и глубину Т-паза стола, резьбу и размеры пазовой гайки, высоту установки и длину шпильки. Число 11,7 или 13,7 мм в названии набора нельзя без схемы объявлять номиналом Т-паза. Совместимость проверяют по чертежам всех сопрягаемых элементов; гайка не должна упираться в дно или выходить из допустимого положения.

Проверка перед программой

Очистите опорные поверхности, проверьте крепёж и рекомендованную затяжку. Задайте базы, затем проверьте траекторию на столкновение с корпусом оснастки и крепежом. Сократите вылет инструмента, сохранив доступ. Силу зажима и предел нагрузки нельзя выбирать только по диаметру болта без данных устройства и схемы установки.

Приёмка установки и расчёт

На остановленном оборудовании проверьте положение и биение по принятой безопасной процедуре. Затем выполните согласованную контрольную обработку; измерение детали проводите после безопасной остановки. Сохраняйте схему, опоры и параметры, чтобы повторить установку. Калькулятор помогает пересчитать режимы режущего инструмента, но не рассчитывает надёжность зажима или допустимость конкретного комплекта прижимов. Для подбора пришлите чертёж стола, детали и сборки.
