Что означает маркировка на абразивных кругах? Полный гид по расшифровке

Абразивные круги - незаменимый инструмент для шлифовки, заточки и обработки металлов, камня и других материалов. Но как разобраться в загадочных цифрах и буквах на их поверхности? В этой статье мы подробно расшифруем маркировку абразивных кругов, чтобы вы могли выбрать именно тот, который подходит для ваших задач.

1. Структура маркировки абразивных кругов

Стандартная маркировка содержит несколько ключевых параметров, которые указываются в строгой последовательности. Рассмотрим на примере: 1-250×40×76 24А F30 L 5 V 35 м/с

1.1. Тип круга (первая цифра)

Первая цифра обозначает форму абразивного круга:

• 1 - плоский прямой (ПП)

• 2 - плоский с выточкой (ПВ)

• 3 - конический

• 4 - чашечный цилиндрический

• 5 - тарельчатый

• 6 - с двухсторонним коническим профилем

1.2. Геометрические размеры

Следующие цифры указывают размеры в мм:

• 250×40×76 - диаметр×толщина×посадочный диаметр

1.3. Абразивный материал (буквенный код)

Основные типы абразивов:

• 24А - нормальный электрокорунд (Al₂O₃)

• 25А - белый электрокорунд

• 43А - монокорунд

• 53А - титанистый корунд

• 54С - карбид кремния черный

• 55С - карбид кремния зеленый

1.4. Зернистость (F-номер)

Число после буквы F указывает размер абразивных зерен:

• F16-F24 - крупное зерно (грубая обработка)

• F30-F60 - среднее зерно (универсальное)

• F70-F220 - мелкое зерно (финишная обработка)

• F230-F1200 - очень мелкое (полировка)

1.5. Твердость (буквенный код)

Обозначается буквой и показывает силу связки:

• F-H - мягкие

• I-K - средние

• L-O - твердые

• P-Z - очень твердые

1.6. Структура (цифра)

Показывает плотность расположения зерен:

• 1-4 - плотная

• 5-7 - средняя

• 8-12 - открытая

1.7. Связка (буква)

Тип связующего вещества:

• V - керамическая

• B - бакелитовая

• R - вулканитовая

1.8. Максимальная скорость (м/с)

Последний параметр указывает максимально допустимую скорость вращения.

2. Таблица соответствия параметров

3. Как выбрать абразивный круг по маркировке?

1. Для грубой обработки выбирайте:

   • Крупное зерно (F16-F30)

   • Твердую связку (L-O)

   • Электрокорунд (24А, 25А)

2. Для финишной шлифовки:

   • Мелкое зерно (F80-F220)

   • Среднюю твердость (I-K)

   • Белый электрокорунд (25А)

3. Для твердых сплавов:

   • Карбид кремния (54С, 55С)

   • Среднюю зернистость (F46-F80)

   • Бакелитовую связку (B)

4. Популярные производители

• 3M - инновационные решения

• Norton - эталон качества

• Корунд - российский производитель

• Лужский абразивный завод - проверенные временем круги

5. Меры безопасности

1. Всегда проверяйте максимальную скорость вращения

2. Используйте защитные очки и кожух

3. Не применяйте круг с повреждениями

4. Соблюдайте правила хранения

6. Заключение

Теперь, зная как расшифровать маркировку абразивных кругов, вы сможете:
✔ Точно подбирать инструмент для конкретных задач
✔ Избегать ошибок при покупке
✔ Оптимизировать процесс обработки материалов

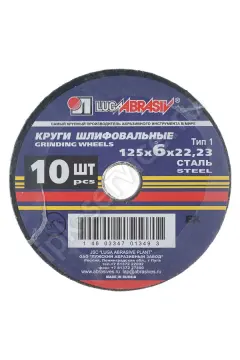

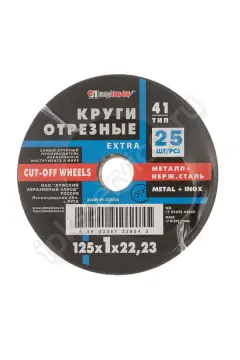

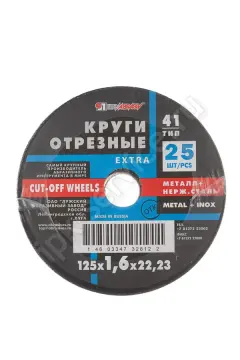

В нашем магазине представлены абразивные круги производства Лужского абразивного завода. Нужна консультация? Обращайтесь к нашим специалистам!
