На первый взгляд разводной и трубный (рычажный) ключи похожи: у обоих есть подвижная губка, оба позволяют захватывать детали разного диаметра. Но по сути это совершенно разные инструменты, созданные для принципиально разных задач. Путать их — значит не только снижать эффективность работы, но и рисковать поломкой инструмента и травмами.
В этой статье мы подробно разберем конструктивные отличия разводного и трубного ключей, сравним их по усилию, материалам и областям применения. Вы узнаете, какой инструмент для каких задач предназначен и почему они не взаимозаменяемы.
1. Конструктивные отличия: форма губок и механизм регулировки

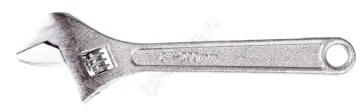

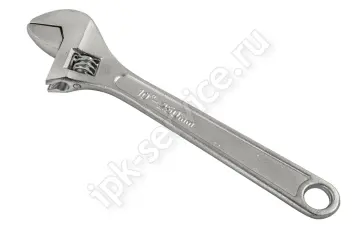

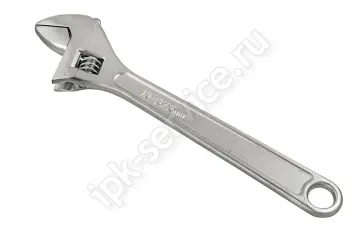

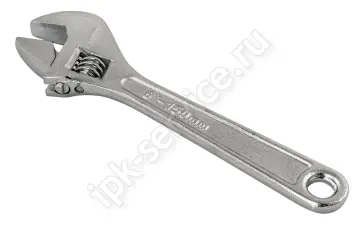

Разводной ключ
Разводной ключ предназначен для работы с шестигранными гайками и болтами (метрическими или дюймовыми). Его главная задача — замена набора рожковых ключей в ситуациях, когда нужна универсальность.
Конструктивные особенности:
- Параллельные плоские губки. Обе губки имеют плоские рабочие поверхности, которые прилегают к граням гайки.
- Червячный механизм. Регулировка размера зева осуществляется вращением червяка (винта), который перемещает подвижную губку.
- Фиксированная рукоятка. Рукоятка неподвижна и составляет единое целое с неподвижной губкой.
Ключевая геометрия: зев имеет прямоугольную форму с параллельными стенками. Это обеспечивает контакт с плоскими гранями крепежа по всей длине губки.
Трубный (рычажный) ключ
Трубный ключ предназначен для захвата и вращения цилиндрических деталей — труб, круглых стержней, фитингов. Его задача — надежно зафиксировать круглую поверхность без ее повреждения.
Конструктивные особенности:
- Зазубренные губки. Рабочие поверхности губок имеют агрессивную насечку (зубья) для врезания в поверхность трубы.
- Рычажный (эксцентриковый) механизм. Регулировка происходит за счет поворота нижней губки относительно оси. Чем сильнее усилие на рукоятку, тем плотнее смыкаются губки (эффект самозатягивания).
- Две отдельные части. Верхняя и нижняя губки — это отдельные элементы, соединенные через ось.
Ключевая геометрия: губки имеют зубья, расположенные под углом. При приложении усилия они врезаются в поверхность трубы, обеспечивая надежный захват без проскальзывания.
2. Способ передачи усилия: разная механика
Разводной ключ: усилие через червяк
В разводном ключе усилие от рукоятки передается на неподвижную губку. Подвижная губка удерживается червяком, который не рассчитан на большие нагрузки. При превышении допустимого момента:
- Червяк может сломаться
- Губки могут разойтись (расклинить)
- Произойдет срыв граней гайки
Важно: разводной ключ не предназначен для работы с большими моментами. Использование удлинителя (трубы) категорически запрещено.
Трубный ключ: эффект самозатягивания
В трубном ключе усилие работает на смыкание губок. Чем сильнее вы тянете за рукоятку, тем плотнее губки зажимают трубу. Это обеспечивается эксцентриковым механизмом: ось вращения нижней губки смещена, и под нагрузкой она прижимается к трубе сильнее.
Результат: трубный ключ способен развивать огромные усилия без риска разрушения механизма. Чем больше момент, тем надежнее захват.
3. Материалы и прочность
| Параметр | Разводной ключ | Трубный ключ |
|---|---|---|
| Тип стали | Хром-ванадиевая (Cr-V), инструментальная | Ковкий чугун, хром-молибденовая сталь (Cr-Mo) для дорогих моделей |
| Твердость губок | 45–55 HRC (оптимальный баланс твердости и вязкости) | Губки каленые (55–60 HRC) для врезания в трубу |
| Слабое место | Червячный механизм, подвижная губка | Ось вращения (но ремонтопригодна) |
| Устойчивость к перегрузкам | Низкая — при превышении момента ломается червяк или расходятся губки | Высокая — чем больше усилие, тем надежнее захват |
4. Область применения: типичные задачи
Разводной ключ: для чего используют
✅ Работа с шестигранными гайками и болтами (метрическими и дюймовыми)
✅ Сборка мебели, сантехническая арматура
✅ Ремонт велосипедов, мотоциклов
✅ Домашний ремонт, где не нужны большие моменты
✅ Выездные работы (один ключ заменяет несколько рожковых)
❌ Не используется: для труб, круглых деталей, работ с большими моментами.
Трубный ключ: для чего используют
✅ Захват и вращение металлических и пластиковых труб
✅ Монтаж и демонтаж фитингов, муфт, вентилей
✅ Сантехнические работы, отопление, газопроводы
✅ Работа с круглыми стержнями, шпильками
✅ Демонтаж прикипевших резьбовых соединений на трубах
❌ Не используется: для шестигранных гаек и болтов (портит грани).
5. Типичные ошибки и их последствия
Ошибка №1: Использование разводного ключа как трубного
Если попытаться открутить трубу разводным ключом, произойдет одно из двух:
- Губки не смогут надежно захватить круглую поверхность — ключ будет проскальзывать
- При попытке приложить усилие губки разойдутся, червяк сломается
Итог: сломанный инструмент и неподдающаяся труба.
Ошибка №2: Использование трубного ключа для гаек
Трубный ключ с зазубренными губками предназначен для круглых деталей. Если попытаться открутить им гайку:
- Зубья разрушат грани гайки (сорвут резьбу)
- Сам ключ может деформироваться
Итог: испорченный крепеж, возможно, поврежденный инструмент.
Ошибка №3: Удлинение рукоятки разводного ключа трубой
Это самая частая причина поломки разводных ключей. При увеличении рычага нагрузка на червяк и губки превышает допустимую в разы. Ключ либо ломается, либо губки деформируются настолько, что инструмент становится непригодным.
6. Сравнительная таблица
| Характеристика | Разводной ключ | Трубный (рычажный) ключ |
|---|---|---|
| Основное назначение | Шестигранные гайки и болты | Трубы, круглые детали |
| Форма губок | Плоские, параллельные | Зазубренные, с зубьями |
| Механизм регулировки | Червячный (винт) | Рычажный (эксцентриковый) |
| Эффект самозатягивания | Нет | Да (чем сильнее тянешь, тем плотнее хват) |
| Максимальное усилие | Ограниченное (червяк — слабое место) | Высокое (растет с нагрузкой) |
| Удлинитель (труба) | Запрещен | Допустим (для профессиональных моделей) |
| Типичные задачи | Сантехнические гайки, сборка мебели, авторемонт | Монтаж труб, фитинги, вентили, газопроводы |
| Стоимость | От 300 до 3000 руб. | От 500 до 8000 руб. (в зависимости от размера) |
7. Как выбрать: краткие рекомендации
Для дома
- Разводной ключ — один-два размера (200–300 мм) для сборки мебели, подтягивания гаек.
- Трубный ключ — если в доме есть металлические трубы (отопление, водопровод). Размер №2 (для труб до 50 мм) — самый ходовой.
Для автосервиса
- Разводной ключ — только как вспомогательный, для нестандартных ситуаций.
- Основная работа — рожковые, накидные, торцевые ключи. Трубный ключ в автосервисе используется редко.
Для сантехники и монтажа
- Трубный ключ — обязателен. Один-два размера (№2 и №3) покрывают большинство задач.
- Разводной ключ — для подтягивания гаек на фитингах, смесителях, где не нужен большой момент.
Для производства и промышленности
- Трубные ключи больших размеров (№4, №5) — для тяжелых трубопроводов.
- Разводные ключи используются ограниченно, чаще применяются наборы рожковых и торцевых.
8. Часто задаваемые вопросы
Можно ли заменить трубный ключ разводным?
Нет. Разводной ключ не предназначен для круглых поверхностей. Он не обеспечит надежного захвата, а при попытке приложить усилие сломается.
Можно ли заменить разводной ключ трубным для гаек?
Трубный ключ разрушит грани гайки. Для шестигранного крепежа нужен ключ с плоскими губками (рожковый, накидной, разводной).
Какой разводной ключ купить для дома?
Оптимальный вариант — ключ с длиной рукоятки 250–300 мм, зевом до 30 мм, из хром-ванадиевой стали. Хорошие бренды: Bahco, Stanley, Jonnesway, «Зубр» (профессиональная серия).
Какой трубный ключ купить для дома?
Самый ходовой размер — №2 (длина 350–400 мм, захват до 50 мм). Для профессионального использования — №3 (длина 450–500 мм, захват до 75 мм).
Почему трубный ключ называют "рычажным"?
Рычажным данный ключ называют из-за конструкции, где усилие на рукоятке через рычаг смыкает губки.
Заключение
Разводной и трубный ключи — не взаимозаменяемые инструменты. Каждый создан для своего типа задач:
- Разводной ключ — для шестигранных гаек и болтов. Универсален, компактен, но не рассчитан на большие моменты. Идеален для дома, выездных работ и нестандартных размеров.
- Трубный ключ — для труб и круглых деталей. Обладает эффектом самозатягивания, выдерживает огромные нагрузки. Незаменим для сантехники, отопления, газопроводов и промышленного монтажа.
Попытка использовать один вместо другого ведет к поломке инструмента, порче крепежа и риску травм. Держите в мастерской оба инструмента — и вы будете готовы к любым задачам.
