Выбор подшипника: гид по типам подшипников качения и их применению

Подшипник качения — сердце любого вращающегося механизма. Но выбрать неподходящий тип подшипника все равно что поставить спортивные шины на грузовик: результат будет плачевным. Понимание разницы между основными типами — шариковыми, роликовыми и игольчатыми — это ключ к надежности, долговечности и эффективности вашего оборудования.

В этом руководстве мы подробно разберем, как устроен каждый тип, каковы его сильные и слабые стороны, и дадим четкие рекомендации: что и где использовать.

Базовый принцип: почему они разные?

Вся разница кроется в форме тел качения и, как следствие, в характере контакта с дорожками:

• Точечный контакт (у шариковых) — выдерживает высокие скорости, но меньшие нагрузки.
• Линейный контакт (у роликовых и игольчатых) — выдерживает гораздо большие нагрузки, но скорости ограничены.

А теперь рассмотрим каждый тип детально.

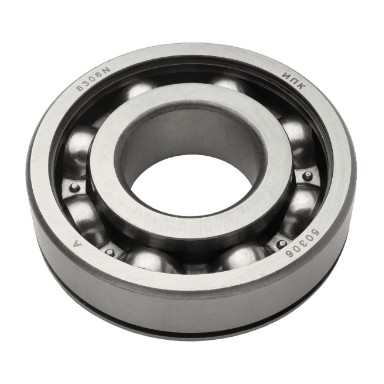

1. Шариковые подшипники: универсальные «спринтеры»

Как устроены: в качестве тел качения используются шарики. Это самый распространенный и универсальный тип.

Основные виды и их возможности:

• Однорядные радиальные: базовое решение для комбинированных (радиальных и небольших осевых) нагрузок.
• Упорные шариковые: специализированы исключительно на осевых нагрузках.
• Радиально-упорные и двухрядные сферические: способны воспринимать значительные осевые нагрузки и допускают несоосность вала и корпуса.

Ключевые преимущества:

• Высокие скорости: благодаря точечному контакту имеют низкое трение и могут работать на очень высоких оборотах.
• Универсальность: хорошо справляются как с радиальными, так и с осевыми нагрузками (кроме чисто упорных моделей).
• Низкий уровень шума и вибрации.
• Относительно невысокая стоимость.

Недостатки:

• Ограниченная несущая способность: плохо переносят ударные и очень тяжелые радиальные нагрузки.
• Чувствительность к перекосу (кроме самоустанавливающихся моделей).

Где использовать?

• Электродвигатели, вентиляторы, шпиндели станков (высокоскоростные).
• Редукторы общего назначения.
• Бытовые приборы, ручной электроинструмент.
• Легковые автомобили (ступицы, генераторы).

Вывод: выбирайте шариковые подшипники для высокоскоростных применений со средними и умеренными нагрузками.

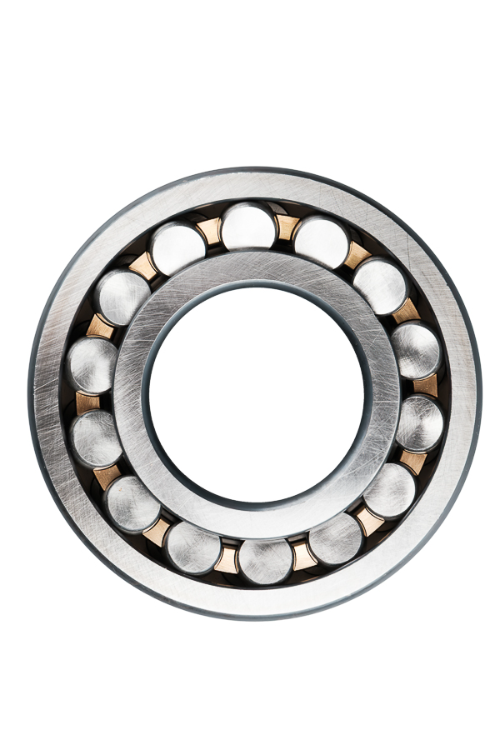

2. Роликовые подшипники: мощные «тяжеловесы»

Как устроены: вместо шариков используются цилиндрические, конические или бочкообразные (сферические) ролики. Линейный контакт кардинально увеличивает площадь нагрузки.

Основные виды и их возможности:

• Цилиндрические роликовые (игольчатые — их подвид): обладают максимальной радиальной грузоподъемностью. Некоторые типы допускают осевое смещение вала, компенсируя тепловое расширение.
• Конические роликовые: уникальны тем, что способны воспринимать одновременно большие радиальные и односторонние осевые нагрузки. Регулируемые.
• Сферические роликовые (двухрядные): «Внедорожники» мира подшипников. Выдерживают огромные радиальные нагрузки и допускают значительную несоосность вала (до 2-3°).

Ключевые преимущества:

• Очень высокая грузоподъемность (радиальная и/или осевая).
• Высокая стойкость к ударным нагрузкам.
• Жесткость: обеспечивают минимальный прогиб вала.

Недостатки:

• Ограниченная частота вращения (ниже, чем у шариковых).
• Более высокий уровень шума и вибрации.
• Большие габариты и вес.
• Как правило, более высокая стоимость.

Где использовать?

• Конические: ступицы колес грузовиков, автомобильные КПП, тяжелые редукторы, прокатные станы.
• Цилиндрические: электродвигатели большой мощности, шпиндели станков (для тяжелого резания), зубчатые передачи.
• Сферические: конвейерные ролики, горнодобывающее оборудование, ветрогенераторы, конструкции с риском перекоса.

Вывод: выбирайте роликовые подшипники для применений с высокими, ударными нагрузками, где скорость — не главный приоритет.

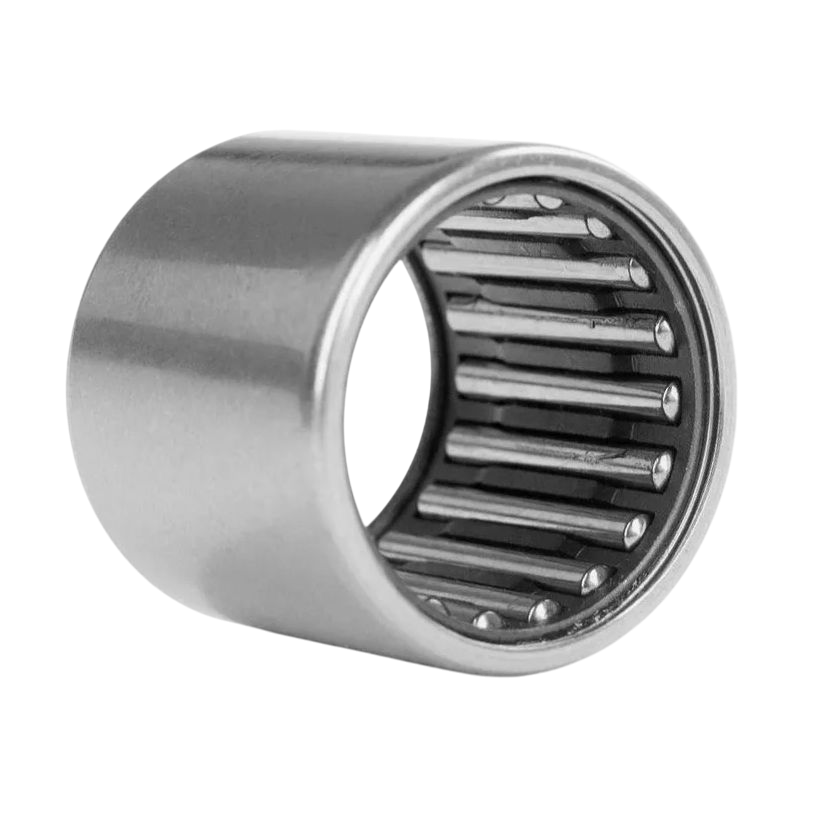

3. Игольчатые подшипники: компактные «силачи»

Как устроены: это подвид цилиндрических роликовых подшипников, где длина ролика во много раз превышает его диаметр. Ролики-иглы очень тонкие и длинные.

Ключевые преимущества:

• Экстремально высокая радиальная грузоподъемность при минимальном радиальном сечении. Это их главное преимущество.
• Компактность: позволяют создавать очень легкие и миниатюрные узлы.

Недостатки:

• Низкая скорость вращения.
• Чувствительность к перекосу (требуют точной установки).
• Не воспринимают осевые нагрузки.

Где использовать?

• Автомобильные компоненты: КШМ (шатунные подшипники), коробки передач, рулевые механизмы.
• Промышленные насосы, компрессоры.
• Мотоциклетные и велосипедные узлы.
• Любые механизмы, где критична экономия пространства при высоких радиальных нагрузках.

Вывод: выбирайте игольчатые подшипники, когда нужно вписать мощный подшипник в очень ограниченное радиальное пространство.

Сравнительная таблица: что и где использовать?

3. Таблица диагностики проблем

Как сделать окончательный выбор? Простой алгоритм

1. Определите тип и величину нагрузки: преобладает радиальная, осевая или комбинированная? Высокая или умеренная?
2. Оцените скорость вращения: высокие обороты — смотрим в сторону шариковых. Низкие и средние — можно рассматривать роликовые.
3. Проанализируйте доступное пространство: если место сильно ограничено, игольчатый подшипник может быть единственным решением.
4. Учтите условия эксплуатации: есть ли перекосы, вибрации, ударные нагрузки?

Правильный выбор подшипника — это инвестиция в бесперебойную работу вашего оборудования. В нашем интернет-магазине вы найдете разные типы подшипников качения от проверенных производителей. Наши специалисты всегда готовы помочь вам с подбором оптимального решения для ваших задач.
